为什么有的快速恢复二极管要做成三只脚？
作者：海飞乐技术 时间：2017-01-17 18:16
快速二极管也叫快恢复二极管，一般用在开关电源等高频电路作整流二极管用，普通整流管的响应速度慢，而且一般都是低频管，用在高频电路容易烧毁。快速二极管做成三只脚，是利用三极管的封装框架，有的是其中一个脚是悬空的，有的是其中两个脚短接的，也有的是两个二极管封装在一起的，也叫半桥。

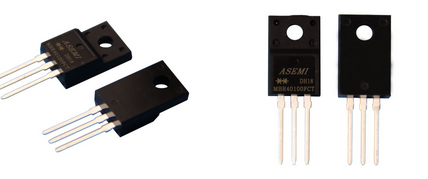

如快恢复二极管常用的TO-220封装有分为两个脚TO-220AC与三个脚TO-220AB，TO-220AC封装里面一般只有一个芯片，所以它只需要两个脚位就可以，一个脚为正极，一个脚位为负极；而TO-220AB封装不同于TO-220AC的，它里面是拥有着两个芯片，所以除了一个脚为正极，一个脚为负极，还需要一个脚来把两个芯片连接在一起，就是例图上样板中间的脚位，它是显示为正极的。
快恢复二极管三只脚的接法如下：
三个脚的二极管是两只二极管的组合,是双绕组（有中间抽头）变压器的全波整流桥,中间一个电极是直流输出的正极，两边分别接变压器.
