内绝缘二极管采用什么形式的封装？
作者：海飞乐技术 时间：2017-03-19 21:12
绝缘二极管也叫内绝缘串联二极管，或者叫内绝缘快恢复二极管，举例来说：两个300V二极管串联在一起封装在绝缘的TO-220，或者TO-247封装中构成600V。可能大家有一个疑问，为什么要两个串起来，为什么一个不能做到。这是有一个原因的，基于硅的技术，两个串起来比一个有一个好处就是反向恢复。用一个600V的硅片和两个300V的硅片串起来，反向恢复是不一样的。300V的反向恢复会快，所以我们选用两个300V的串起来。Qrr比600V单颗少很多，所以反向恢复是非常的快，在正向的时候会稍微高一点点，因为是两颗，VF相当于×2，但这是300V的×2，不是600的×2，所以比一颗600V的高一点点，但略少于两颗600V的。
绝缘二极管还有一个特点，就是工作到最高175℃，让您尽可能多的发挥。这里有soft recovery，可以帮我们降低后面的ringing。绝缘TO-220的封装跟传统的TO-220的封装不一样，在里面加了绝缘，所以这个产品可以直接加在散热片一样，不需要TO-220解封那样，要加一个散热片，那样会带来很多热阻，会有很多的效率损失，可以直接贴到散热片上。
为了更清楚的表示内绝缘封装，把绝缘TO-220封装直接标记为SOT78D封装，把绝缘TO-247封装标记为ISO247封装。
当然也有绝缘可控硅，绝缘MOS管，绝缘IGBT。
总结：
绝缘二极管的特点：1.低热阻 2.内绝缘封装 3.反向恢复时间快 4.降低开关损耗 5.更低反向恢复电荷 6.共用一个散热器。
绝缘二极管应用于：
1.Continuous Current Mode CCM电路

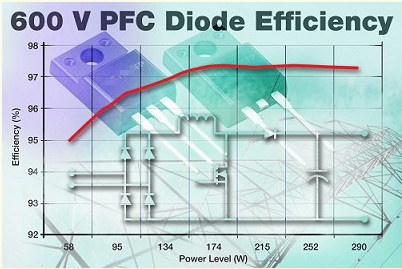

2.Power Factor Correction PFC电路
3.Desk top computer power supplies 台式计算机电源
4.Flat panel TV power supplies 平板电视电源
5.Power supply adapters 适配器电源
6.Server power supplies 伺服电源
7.Telecom power supplies 通信电源
当然也有绝缘可控硅，绝缘MOS管，绝缘IGBT。
总结：
绝缘二极管的特点：1.低热阻 2.内绝缘封装 3.反向恢复时间快 4.降低开关损耗 5.更低反向恢复电荷 6.共用一个散热器。
绝缘二极管应用于：
1.Continuous Current Mode CCM电路
2.Power Factor Correction PFC电路
3.Desk top computer power supplies 台式计算机电源
4.Flat panel TV power supplies 平板电视电源
5.Power supply adapters 适配器电源
6.Server power supplies 伺服电源
7.Telecom power supplies 通信电源
