肖特基二极管与TVS管有什么区别？
作者：海飞乐技术 时间：2017-03-20 17:34
(1)肖特基(Schottky)二极管是一种快恢复二极管，它属一种低功耗、超高速半导体器件。其显著的特点为反向恢复时间极短(可以小到几纳秒)，正向导通压降仅0.4V左右。其做工比普通二极管要精细复杂，价格也要贵，但在外在表现功能上与普通二极管是类似的。

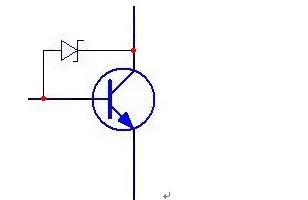

而肖特基晶体管就是在三极管基-发射极间并联肖特基二极管的元件(如下图)。三极管有了这个肖特基二极管后，可以防止基过度饱和。
(2)TVS管：瞬态电压抑制器(Transient Voltage Suppressor)简称TVS，是一种二极管形式的高效能保护器件。当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10-12秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。
具体有以下三大特点：
1、将TVS二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的脉冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。
2、静电放电效应能释放超过10000V、60A以上的脉冲，并能持续10ms;而一般的TTL器件，遇到超过30ms的10V脉冲时，便会导至损坏。利用TVS二极管，可有效吸收会造成器件损坏的脉冲，并能消除由总线之间开关所引起的干扰(Crosstalk)。
3、将TVS二极管放置在信号线及接地间，能避免数据及控制总线受到不必要的噪音影响。
