怎么用万用表检测快恢复二极管极性？

(1)根据标记识别。普通二极管正、负极性一般都标注在其外壳上。标记方法有箭头、色点、色环三种，一般印有色点、色环的一端为负极；箭头所指方向或靠近色环的一端为二极管的负极，另一端为正极。
对于玻璃封装的点接触式二极管，可透过玻璃外壳观察其内部结构来区分极性，金属丝一端为正极，半导体晶片一端为负极；二极管两端形状不同，平头一端为正极，圆头一端为负极；对于发光二极管，长引脚为正极，短引脚为负极。
一般二极管极性直观识别如图1所示。

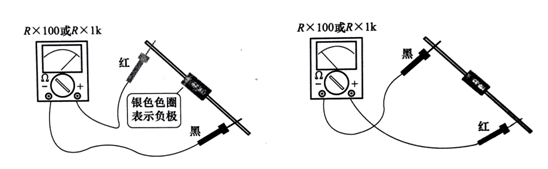

(2)根据正、反向电阻识别。将指针式万用表选在R×100或R×1k挡，两表笔分别接二极管的两个电极。若测出的电阻值较小(硅管为几百至几千欧姆，锗管为100Ω～1kΩ)，说明是正向导通，此时黑表笔接的是二极管的正极，红表笔接的则是负极；若测出的电阻值较大(几十千欧姆至几百千欧姆)，为反向截止，此时红表笔接的是二极管的正极，黑表笔接的是负极，如图2所示。
  用数字万用表测量时，使用二极管挡测量，正向压降小，反向溢出(显示数字“1”)，红表笔与万用表内电池正极相连。当测量正向压降小时，红表笔所接为二极管的正极，如图3所示。
