200V快恢复二极管

作者：海飞乐技术时间：2019-03-29 10:37

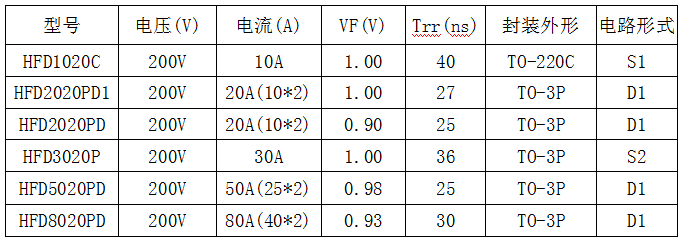

海飞乐技术有限公司200V耐压快恢复二极管型号参数

代换说明：以上快恢复二极管型号涉及代换问题，请咨询海飞乐技术有限公司的技术人员。

外形与尺寸(TO220-2L)

封装尺寸：

重要参数说明：

1、额定正向工作电流。是指快恢复二极管长期连续工作时允许通过的最大正向电流值。因为电流通过管子时会使管芯发热，温度上升，温度超过容许限度（硅管为140左右，锗管为90左右）时，就会使管芯过热而损坏。所以，快恢复二极管使用中不要超过快恢复二极管额定正向工作电流值。例如，常用的HF1020P型快恢复二极管的额定正向工作电流为10A。

2、最高反向工作电压。加在快恢复二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。为了保证使用安全，规定了最高反向工作电压值。例如，HF1020P快恢复二极管反向耐压为200V。

3、反向电流。反向电流是指快恢复二极管在规定的温度和最高反向电压作用下，流过快恢复二极管的反向电流。反向电流越小，管子的单方向导电性能越好。值得注意的是反向电流与温度有着密切的关系，大约温度每升高10，反向电流增大一倍。例如2AP1型锗快恢复二极管，在25时反向电流若为250uA，温度升高到35，反向电流将上升到500uA，依此类推，在75时，它的反向电流已达8mA，不仅失去了单方向导电特性，还会使管子过热而损坏。又如，2CP10型硅快恢复二极管，25时反向电流仅为5uA，温度升高到75时，反向电流也不过160uA。故硅快恢复二极管比锗快恢复二极管在高温下具有较好的稳定性。
