DSEI2X101-12A现货报价_参数_替换资料

  快恢复二极管的内部结构与普通PN结二极管不同，它属于PIN结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN硅片。因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压（耐压值）较高。快恢复二极管在制造工艺上采用掺金，单纯的扩散等工艺，可获得较高的开关速度，同时也能得到较高的耐压，目前快恢复二极管主要应用在逆变电源中做整流元件。

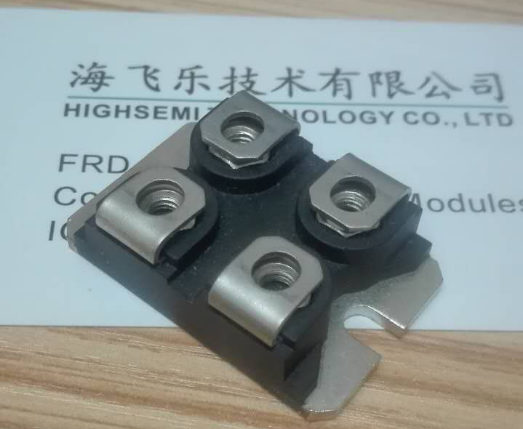

  快恢复二极管DSEI2X101-12A，Io=2 x 90A, Vrev=1200V，Trr=60ns，4引脚SOT-227B封装。主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。

  快恢复二极管的性能特点：
  (1)反向恢复时间trr要短，以加快器件的开关速度，降低器件的开关损耗和提高电力电子电路的工作频率；
  (2)反向恢复峰值电流IRM要小，防止开关器件因通过大电流而烧毁；
  (3)反向恢复软度因子S要大，以减小器件反向恢复过程中的电压过冲和电压振荡，提高器件工作的稳定性和可靠性；
  (4)反向漏电流IR要小，以减小器件在关断状态下的功率损耗；
  (5)正向通态压降VF要小，以减小器件在导通状态下的功率损耗。以达到这些要求为基本目标。

DSEI2X101-12A应用
高频反并联二极管
开关设备
抗饱和二极管
缓冲二极管
续流二极管转换器
电机控制电路
开关电源整流器
电源（SMPS）
不间断电源（UPS）

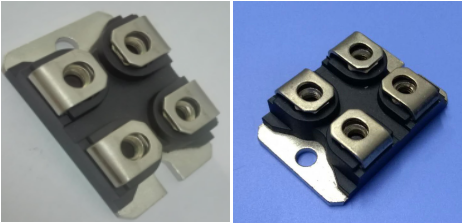

DSEI2X101-12A封装特性：
SOT-227封装
隔离电压3000V
符合行业标准
符合RoHS
环氧树脂符合UL 94V-0
DCB隔离铜底板
高级功率循环

DSEI2X101-12A现货技术参数资料
产品种类: 快恢复二极管
RoHS: 符合
安装风格: SMD/SMT
封装/箱体: SOT-227B
Vr -反向电压 : 1200V
If -正向电流: 182A (2 x 91A)
配置: Dual Parallel
Vf -正向电压: 1.87 V
最大浪涌电流: 900 A
恢复时间: 60 ns
工作温度范围: - 40℃~ 150℃
封装: Tube
尺寸：12.22 x 38.23 x 25.25mm
端接类型: Solder Pad
Pd-功率耗散: 250W
子类别: Diodes & Rectifiers
单位重量: 30 g

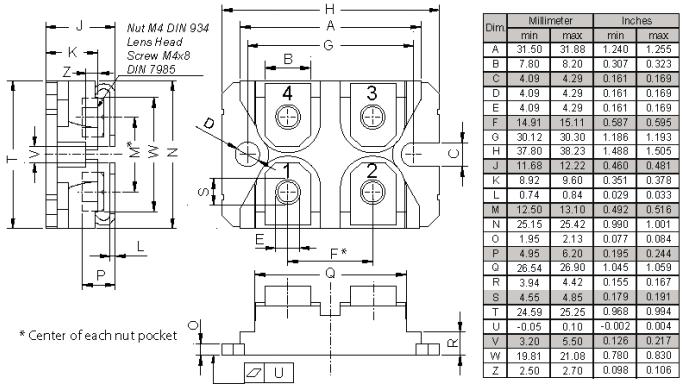

DSEI2X101-12A封装尺寸
DSEI2X101-12A替换资料
  海飞乐技术1200V/182A快恢复二极管，采用台湾芯片及先进的工艺技术封装，为您提供优质、高效的可完全替换产品，和国外进口产品相比，我司的该款产品具有货期短、性价比高等优点。我们期待您的咨询与合作！
相关资料下载
DSEI2X101-12A  PDF资料下载
