200V/20A快恢复二极管DPG20C200PN参数及替换


200V/20A快恢复二极管DPG20C200PN性能与应用

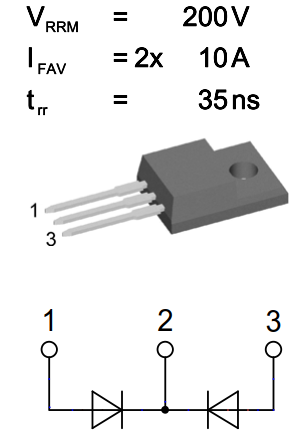

  DPG20C200PN快恢复二极管，电压200V，电流20A，TO-220FP封装，使用平面钝化芯片，降低泄露电流及开关损耗，软恢复特性，反向恢复时间短，改善热性能，可靠性高。可应用于低电压整流，高频转换开关，开关电源、高频直流转换器、续流和极性保护等。

200V/20A快恢复二极管DPG20C200PN特点
平面钝化芯片
极低泄漏电流
恢复时间非常短
改善热性能
极低的IRM值
非常软的恢复行为
额定雪崩电压，运行可靠
低EMI/RFI的软反向恢复
低IRM减少：
-二极管内的功耗
-降低开关损耗

200V/20A快恢复二极管DPG20C200PN应用
高频开关器件反并联二极管
抗饱和二极管
缓冲二极管
续流二极管
开关电源中的整流器
开关电源（SMPS）中的整流器
不间断电源（UPS）

200V/20A快恢复二极管DPG20C200PN封装特点
封装：TO-220FP
隔离电压：2500V
符合工业标准
符合RoHS
环氧树脂符合UL 94V-0
用于印刷电路板安装的焊接销
底板：塑料成型凸耳
减轻重量

200V/20A快恢复二极管DPG20C200PN主要参数
制造商: IXYS
产品种类: 二极管 - 通用，功率，开关
RoHS:  符合
产品: Switching Diodes
安装风格: Through Hole
封装/箱体: TO-220ABFP-3
峰值反向电压: 200 V
最大浪涌电流: 140 A
If - 正向电流: 10 A
配置: Dual
恢复时间: 35 ns
Vf - 正向电压: 0.98 V
Ir - 反向电流 : 0.06 mA
最小工作温度: - 55℃
最大工作温度: + 150℃
系列: DPG20C200
封装: Tube
高度: 16.07 mm
长度: 10.36 mm
类型: Fast Recovery Diode
宽度: 4.9 mm
商标: IXYS
Pd-功率耗散: 35 W
产品类型: Diodes - General Purpose, Power, Switching
工厂包装数量: 50
子类别: Diodes & Rectifiers
商标名: HiPerFRED2
Vr - 反向电压 : 200 V
单位重量: 2.300 g

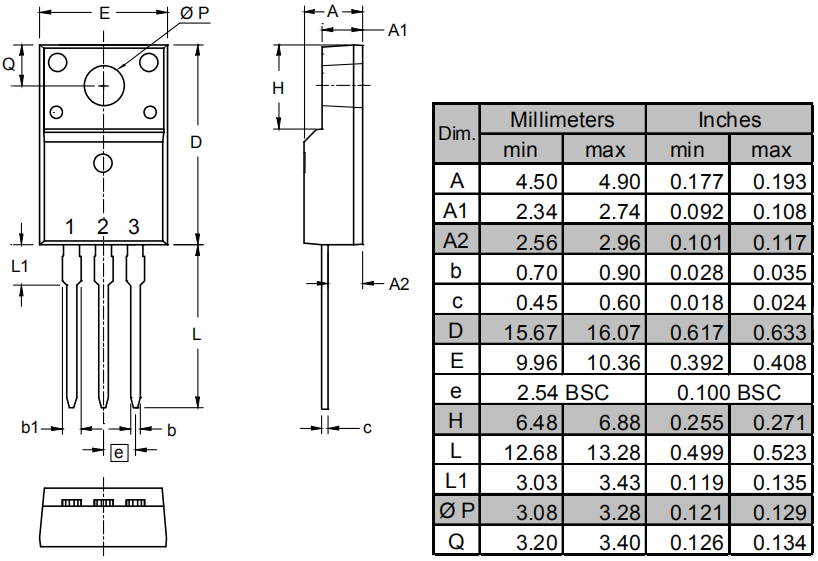

DPG20C200PN封装结构与尺寸图

DPG20C200PN替换资料
  海飞乐技术200V20A快恢复二极管替换DPG20C200PN，我司产品采用台湾芯片及先进的工艺技术封装，为您提供优质、高效的可完全替换产品，和国外进口产品相比，我司产品具有货期短、性价比高等优点。更多相关产品资料请联系我司客服，我们期待您的咨询与合作！


相关资料下载
DPG20C200PN PDF下载
