基于快恢复二极管的开关电源模块电路
作者：海飞乐技术 时间：2017-03-10 17:39

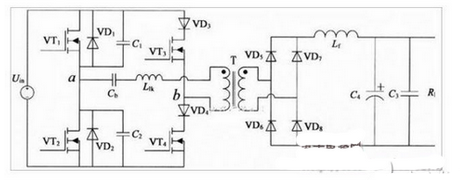

这款软开关电源采用了全桥变换器结构，使用MOSFET作为开关管来使用，参数为1000V/24A。采用移相ZVZCSPWM控制，即超前臂开关管实现 ZVS、滞后臂开关管实现ZCS。电路结构简图如图1，VT1~VT4是全桥变换器的四只MOSFET开关管，VD1、VD2分别是超前臂开关管VT1、VT2的反并超快恢复二极管，C1、C2分别是为了实现VTl、VT2的ZVS设置的高频，VD3、VD4是反向电流阻断二极管，用来实现滞后臂 VT3、VT4的ZCS，Llk为变压器漏感，Cb为阻断电容，T为主变压器，副边由VD5~VD8构成的高频整流电路以及Lf、C3、C4等滤波器件组成。
电路原理：当开关管VT1、VT4或VT2、VT3同时导通时，电路工作情况与全桥变换器的硬开关工作模式情况一样，主变压器原边向负载提供能量。通过移相控制，在 关断VT1时并不马上关断VT4，而是根据输出反馈信号决定移相角，经过一定时间后再关断VT4，在关断VT1之前，由于VT1导通，其并联电容C1上电 压等于VT1的导通压降，理想状况下其值为零，当关断VT1时刻，C1开始充电，由于电容电压不能突变，因此，VT1即是零电压关断。由于变压器漏感L1k以及副边整流滤波电感的作用，VT1关断后，原边电流不能突变，继续给Cb充电，同时C2也通过原边放电，当C2电压降到零后，VD2自然导通，这时开通VT2，则VT2即是零电压开通。当C1充满电、C2放电完毕后，由于VD2是导通的，此时加在变压器原边绕组和漏感上的电压为阻断电容Cb两端电压，原边电流开始减小，但继续给Cb充 电，直到原边电流为零，这时由于VD4的阻断作用，电容Cb不能通过VT2、VT4、VD4进行放电，Cb两端电压维持不变，这时流过VT4电流为零，关 断VT4即是零电流关断。
