电容滤波电路图 参数计算

 1.基本概念
  整流电路的输出是脉动的直流，纹波系数较大，为去除输出电压中的纹波，需采用滤波
电路。

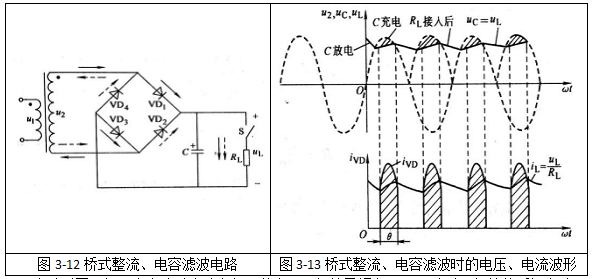

  常用的桥式整流、电容滤波电路如图3-12所示，其电压、电流波形如图3-13所示。

  由波形图可知，电容滤波电路有如下特点：二极管导通角θ<π，流过二极管的瞬间电流很大，在平均值相同的情况下，有效值增大负载平均电压升高，纹波(交流成分)减少，且RLC越大，负载电压中的纹波越小，平均电压越高。
  (1)电容滤波电路的技术参数如下:

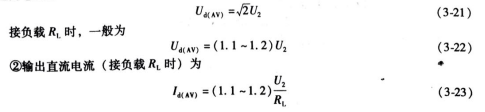

  ①输出直流电压Ud(AV)：空载(RL→∞)时，桥式整流电路的输出经电容滤波后，其输出直流电压为

  ③变压器二次绕组电流有效值为


  2. 注意事项
  (1)由于在电容滤波电路中，整流二极管的导通角，在平均值相同的情况下，有效值较大，加剧管子的发热。所以在选择整流管时，对于由计算所得的IF必须留有适当的余量。
  (2)为防止瞬间电流过大而损坏整流管，必要时应在整流电路中加一个限流电阻Rs，一般取Rs为   (3)电容滤波电路的输出特性或外特性较差，其负载直流电压随负载电流的增大而减小，所以电容滤波电路适用于负载电压较高、负载变动较小的场合。若负载变化较大时，可在输出端并联一个泄放电阻，以改善负载特性，泄放电阻R可按10RL来选取。

  3. 计算举例
  例4 单相桥式整流、电容滤波电路如图3-12所示，已知电源电压U1=220V，频率f=50Hz，要求直流输出电压为30V，负载电流为50mA，试求：(1)电源变压器二次绕组电压和电流的有效值：(2)选择整流二极管和滤波电容。
  解

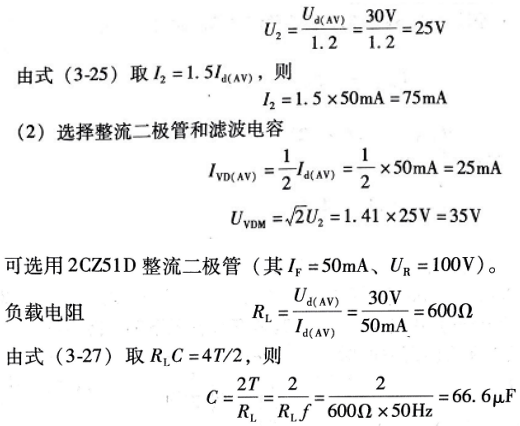

  （1）变压器二次绕组电压、电流有效值 由式（3-23）取Ud(AV)=1.2U2，则

  若考虑电网电压波动±10%，则电容承受的最大电压，可选用标称值为68µF/50V的电解电容。
