三相-单相直接变频电路 控制原理图

 (1)三相-单相直接变频电路：图3-27所示为由两组三相半波变流器构成的AC/AC变换器。当供给阻性负载时，两组变流器均工作于整流方式。通常电网换流的AC/AC变换器的输出频率限于电源频率的1/3以下，因为过高的输出频率将带来谐波增加的弊病。改变基准正弦波的频率，就可以改变输出频率。

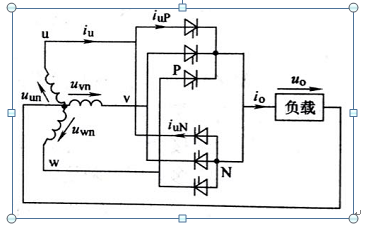

图3-27三相半波/单相负载AC/AC变换电路
  改变调制因子，可以改变输出电压。输出电压的峰值取决于变流器所能提供的最大输出电压的平均值。从上述分析可知，AC/AC变换器实质上就是双重变流器。

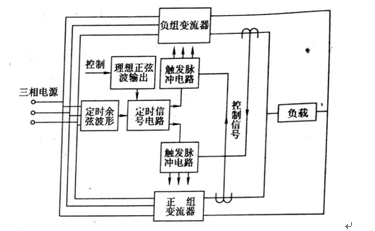

  ( 2 )AC/AC变换器的控制原理：AC/AC变换器控制电路的框图如图3-28所示。由框图可知，三相输入电源经余弦变换器产生一组合适的余弦波，该余弦波同可控的基准正弦波发生器输
出的波形进行比较，以便产生合适的触发信号，送给触发脉冲形成电路，该输出脉冲何时送给各自的变流器受封锁信号的控制，即负组变流器无输出电流时，正组变流器接受到触发信号，反之亦然。因为AC/AC直接变换方式应用较少。


   改变调制因子，可以改变输出电压。输出电压的峰值取决于变流器所能提供的最大输出电压的平均值。从上述分析可知，AC/AC变换器实质上就是双重变流器。
  ( 2 )AC/AC变换器的控制原理：AC/AC变换器控制电路的框图如图3-28所示。由框图可知，三相输入电源经余弦变换器产生一组合适的余弦波，该余弦波同可控的基准正弦波发生器输
出的波形进行比较，以便产生合适的触发信号，送给触发脉冲形成电路，该输出脉冲何时送给各自的变流器受封锁信号的控制，即负组变流器无输出电流时，正组变流器接受到触发信号，反之亦然。因为AC/AC直接变换方式应用较少。
