常用快恢复二极管选型与应用
作者：海飞乐技术 时间：2018-05-23 19:57

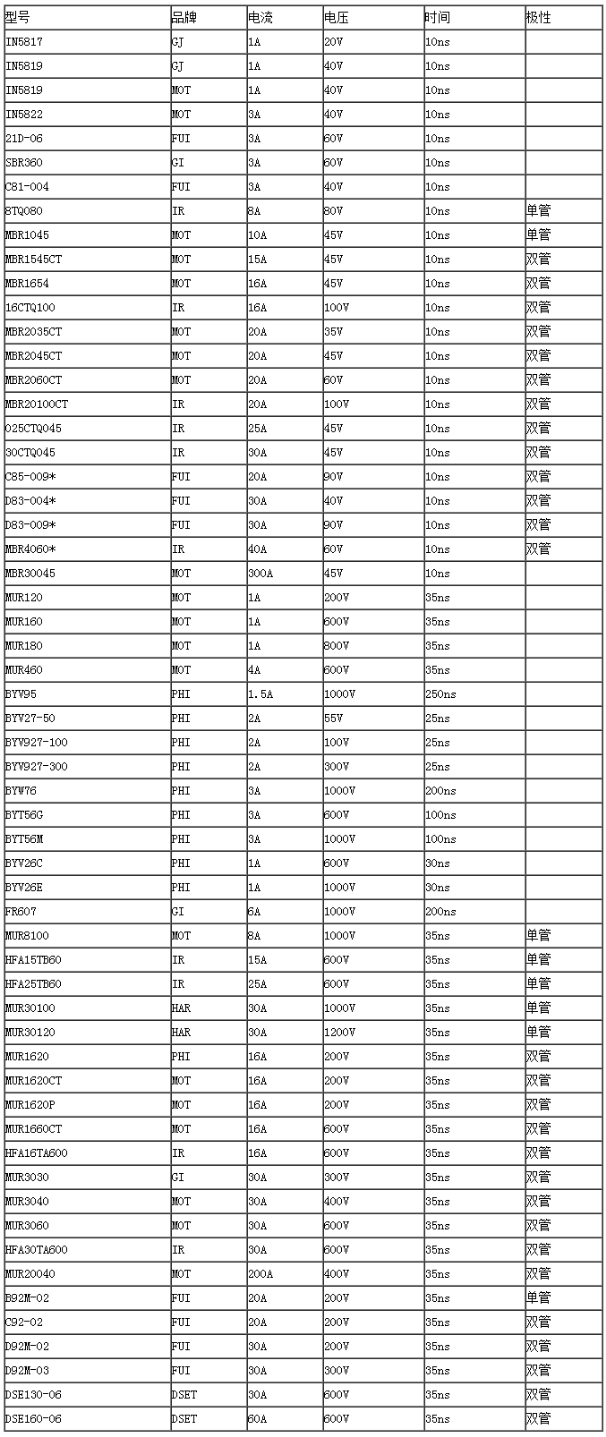

常用的通用型号快恢复二极管型号与参数
快恢复二极管应用
快恢复二极管是一种具有开关特性好、反向恢复时间短特点的半导体二极管，工艺上多采用掺金措施，结构上有采用PN结型结构，有的采用改进的PIN结构。主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。快恢复二极管的内部结构与普通PN结二极管不同，它属于PIN结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN硅片。因基区很薄，其反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压较高。快恢复二极管有0.8-1.1V的正向导通压降，35-85n的反向恢复时间，在导通和截止之间迅速转换，提高了器件的使用频率并改善了波形。
快恢复二极管代换原则如下
(1)可用特性相同，参数指标不低于原件的二极管代用。比如可用Ru2(650V、1A、1．5v)代用$5295J(650V、1A、1．5V)、RG2(400V、1．5A、1．5v)代用S5295G(400V、1A、1．5V)。
(2)MA29TB可用三只lN4148串联代用。MA29TB实质上是3个PN结正向串联的二极管，环境温度越高，正向压降越小，一般在1．8V～2．1V之间，用以确保在环境温度变化时，起补偿作用。如图1所示。
(3)可用两只或多只稳压二极管串联等值代用另一稳压管(满足功率要求情况下)如图所示。
注意：不可反过来代用，若原机是采用两只或多只二极管相串使用，是为了抑制温漂，起温度补偿作用，若用一只等值二极管代之，则整机性能变差。
(4)那些特殊二极管应用原型号代用(比如变容二极管、红外二极管、发光二极管等)。另外，代用二极管须与原件特性相同。不能将硅、锗管互代。
