300V50A快恢复二极管STTH50W03C参数及替换


300V50A快恢复二极管性能与应用

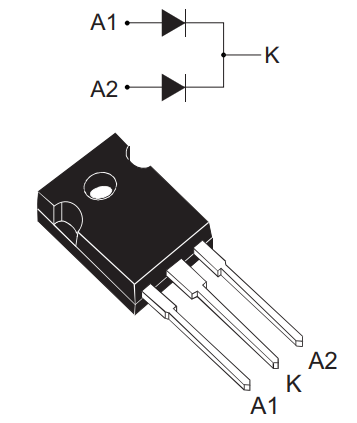

  STTH50W03C快恢复二极管，电压300V，电流50A，TO-247封装，快速开关，超快恢复时间，低恢复电流，低电阻，降低开关损耗。该产品适用于开关电源和DC/DC和DC/AC转换器等，为所有焊机和工业应用提供高功率集成。

300V50A快恢复二极管STTH50W03C特点
快速开关
低反向恢复电流
低热阻
降低开关损耗
Ecopack®2兼容组件

300V50A快恢复二极管STTH50W03C技术参数
制造商: STMicroelectronics
产品种类: 整流器
RoHS:  符合
安装风格: Through Hole
封装/箱体: TO-247-3
Vr - 反向电压 : 300 V
If - 正向电流: 50 A (2 x 25 A)
类型: Fast Recovery Rectifiers
配置: Dual Anode Common Cathode
Vf - 正向电压: 1.5 V
最大浪涌电流: 200 A
Ir - 反向电流 : 15 uA
恢复时间: 20 ns
最大工作温度: + 175℃
封装: Tube
Pd-功率耗散: -
工厂包装数量: 30
单位重量: 38 g

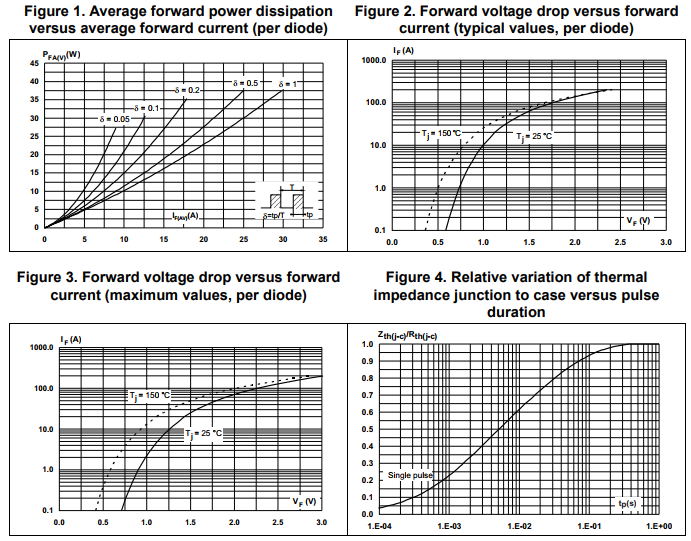

STTH50W03C特性曲线
快恢复二极管使用注意事项
1）有些单管，共三个引脚，中间的为空脚，一般在出厂时剪掉，但也有不剪的。
2）若对管中有一只管子损坏，则可作为单管使用。
3）测正向导通压降时，必须使用R×1档。若用R×1k档，因测试电流太小，远低于管子的正常工作电流，故测出的VF值将明显偏低。在上面例子中，如果选择R×1k档测量，正向电阻就等于2.2kΩ，此时n′=9格。由此计算出的VF值仅0.27V，远低于正常值(0.6V)。


STTH50W03C替换资料
  海飞乐技术300V50A快恢复二极管现货替换STTH50W03C，我司产品采用台湾芯片及先进的工艺技术封装，为您提供优质、高效的可完全替换产品，和国外进口产品相比，我司产品具有货期短、性价比高等优点。更多相关产品资料请联系我司客服，我们期待您的咨询与合作！
