快恢复二极管DPG20C400PB参数及替换


快恢复二极管DPG20C400PB性能与应用

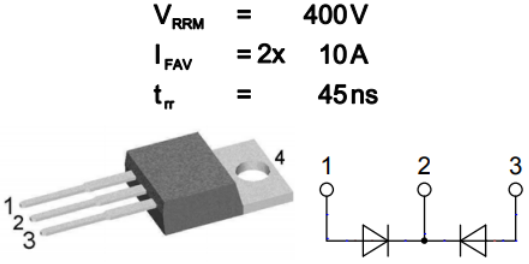

  快恢复二极管DPG20C400PB，电压400V，电流20A， TO-220AB-3封装。使用平面钝化芯片，极低漏电流和开关损耗，反向恢复时间短，软恢复特性，额定雪崩电压，运行可靠。应用于开关电源、不间断电源（UPS）、低电压整流，高频转换开关，高频直流转换器等领域。作并联二极管、抗饱和二极管、缓冲二极管、续流二极管使用。

快恢复二极管DPG20C400PB特点
平面钝化芯片
极低泄漏电流
恢复时间非常短
改善热性能
极低的IRM值
软恢复特性
低EMI/RFI的软反向恢复
低IRM减少：
-二极管内的功耗
-降低开关损耗

快恢复二极管DPG20C400PB主要参数
制造商: IXYS
产品种类: 二极管 - 通用，功率，开关
RoHS:  符合
产品: Switching Diodes
安装风格: Through Hole
封装/箱体: TO-220AB-3
峰值反向电压: 400 V
最大浪涌电流: 150 A
If - 正向电流: 10 A
配置: Dual
恢复时间: 45 ns
Vf - 正向电压: 1.03 V
Ir - 反向电流 : 0.15 mA
工作温度范围: - 55℃~ +150℃
封装: Tube
高度: 16 mm
长度: 10.66 mm
宽度: 4.82 mm
Pd-功率耗散: 65 W
工厂包装数量: 50
Vr - 反向电压 : 400 V
单位重量: 2.300 g

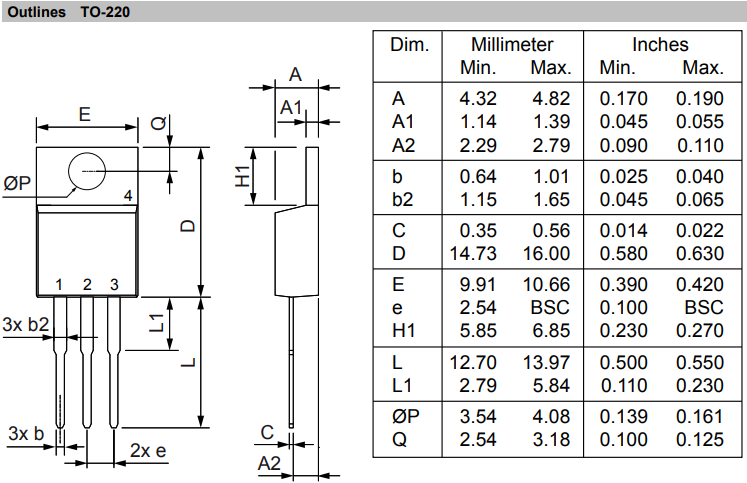

DPG20C400PB封装结构与尺寸图
快恢复二极管应用
   快恢复二极管是一种具有开关特性好、反向恢复时间短特点的半导体二极管，工艺上多采用掺金措施，结构上有采用PN结型结构，有的采用改进的PIN结构。主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。快恢复二极管的内部结构与普通PN结二极管不同，它属于PIN结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN硅片。因基区很薄，其反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压较高。快恢复二极管有0.8-1.1V的正向导通压降，35-85n的反向恢复时间，在导通和截止之间迅速转换，提高了器件的使用频率并改善了波形。


DPG20C400PB替换资料
  海飞乐技术HFD2040C快恢复二极管现货替换DPG20C400PB，我司产品采用台湾芯片及先进的工艺技术封装，为您提供优质、高效的可完全替换产品，和国外进口产品相比，我司产品具有货期短、性价比高等优点。更多相关产品资料请联系我司客服，我们期待您的咨询与合作！
