快恢复二极管符号
作者：海飞乐技术 时间：2016-12-28 17:38

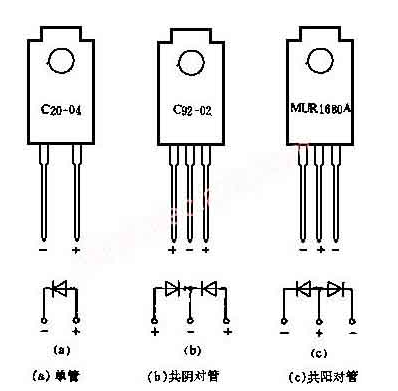

快恢复二极管FRD（Fast Recovery Diode）是近年来问世的新型半导体器件，具有开关特性好，反向恢复时间短、正向电流大、体积小、安装简便等优点。超快恢复二极管SRD （Superfast Recovery Diode），则是在快恢复二极管基础上发展而成的，其反向恢复时间trr值已接近于肖特基二极管的指标。它们可广泛用于开关电源、脉宽调制器（PWM）、不间断电源（UPS）、交流电动机变频调速（VVVF）、高频加热等装置中，作高频、大电流的续流二极管或整流管，是极有发展前途的电力、电子半导体器件。快恢复二极管电路符号如下：
电路符号中的快恢复二极管识别
二极管元器件的常用名称为“DIODE”（普通二极管）、Fast Recovery Diode（快恢复二极管）、“DIODE SCHOTTKY”（肖特基二极管）、“DIODE TUNNEL”（隧道二极管）、“DIODE VARACTOR”（变容二极管）和“ZENER1～3”（稳压二极管）等。常见的二极管封装有“DIODE-0.4”、“DIODE-0.7”和“TO-220”，其中“DIODE-0.4”指的是普通二极管的焊盘间距为“0.4英寸”，即“10.16mm”。
