快恢复二极管和tvs管的区别
作者：海飞乐技术 时间：2017-02-10 16:16

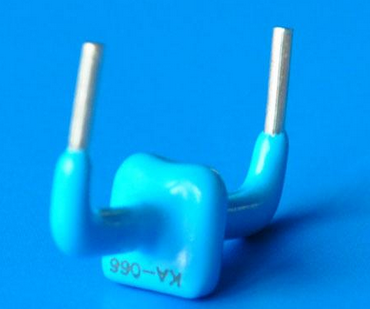

TVS管
快恢复二极管和tvs管不可以是两个完全不同性质的元件，绝对不可以互换。TVS是瞬间过压保护元件，无法承受工频电流，只能用在瞬间过压保护电路中。快恢复二极管用在高频等电路整流滤波的地方，压降小，速度快，发热量也小，比如开关电源电路中等。瞬态电压抑制器（TVS）是用来消除电压尖脉冲的，保护电路用的，比如接在数据接口用来防雷击，电压波动等。
TVS常用作电压钳位与稳压二极管一样用，只不过其能承受的瞬间功率非常大，如1.5KE200可以承受瞬间1.5KW的功率，原理上应该是工作于挤纳击穿；(超)快速恢复管讲的是二极管工作时电子空穴的恢复快慢，一般工作于正象偏压，经常应用于开关电源整流等高频信号场合，如FR107，4148，F4007等都是快速恢复管(一般情况下反向恢复时间都不超过150ns；4148又叫做开关二极管，只因为它的反向恢复时间很端——只有4ns)；另在开关电源整流中还有一种最常用的，叫做“稍特基管”的二极管，此类管子不存在电子空穴的问题，也不存在反向恢复时间。
TVS型二极管和快恢复二极管在电路中都是用来作稳压用，但工作机理不同。 TVS型二极管是一种压敏二极管，是根据它的端电压的变化来改变它的电阻值达到稳压作用。快恢复二极管是一种齐纳二极管，即“雪崩”二极管，当它的端电压超过它的阀值时，PN结击穿来改变它的反向电阻来达到稳压作用。两者的工作机理完全不同，接法也不同，在电路中不能直接代换。
