Si-FRD和SiC-SBD的特性比较

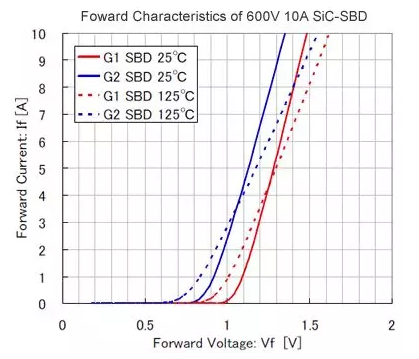

  碳化硅肖特基势垒二极管（SiC-SBD）的开启电压与硅基快速恢复二极管（Si FRD）相同，小于1V。开启电压由肖特基势垒的势垒高度决定，通常如果将势垒高度设计得低，开启电压也可以做得低一些，但是这也将导致反向偏压时的漏电流增大。因此，针对不同的应用环境，需要对SiC-SBD的导通电流与反向漏电进行折中设计。如图1所示，SiC-SBD的温度依存性与Si FRD不同，温度越高，它的导通阻抗就会增加，从而Vf值也增加。不易发生热失控，所以可以放心地并联使用。


  SiC-SBD的恢复特性

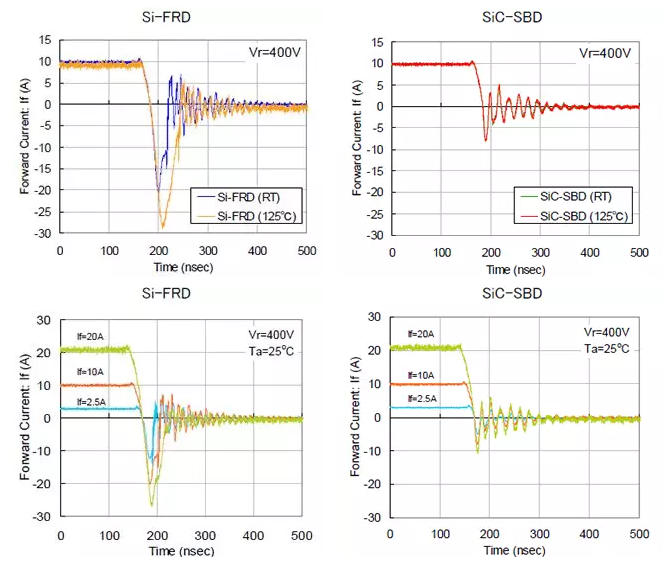

  如图2所示，Si-FRD从正向切换到反向的瞬间会产生极大的瞬态电流，在此期间转移为反向偏压状态，从而产生很大的损耗。这是因为正向通电时积聚在漂移层内的少数载流子不断地进行电传导直到消亡（该时间也称为积聚时间）。正向电流越大，或者温度越高，恢复时间和恢复电流就越大，从而损耗也越大。与此相反，SiC-SBD是不使用少数载流子进行电传导的多数载流子器件（单极性器件），因此原理上不会发生少数载流子积聚的现象。由于只产生使结电容放电程度的小电流，所以与Si-FRD相比，能够明显地减少损耗。而且，该瞬态电流基本上不随温度和正向电流而变化，所以不管何种环境下，都能够稳定地实现快速恢复。另外，还可以降低由恢复电流引起的噪音，达到降噪的效果。
  目前，600V、1200V、1700V、3300V电压等级的SiC SBD已经实现了商品化，3300V电压等以上的SiC SBD也已经全球范围内开展了研究。由于相对于Si-FRD，SiC-SBD在正向导通和反向恢复特性上都具有明显的优势。因此，如果用SiC-SBD替换现在主流产品快速恢复二极管（FRD），能够明显减少恢复损耗。有利于电源的高效率化，并且通过高频驱动实现电感等无源器件的小型化，而且可以降噪。器件广泛应用于空调、电源、光伏发电系统中的功率调节器、电动汽车的快速充电器等的功率因数校正电路（PFC电路）和整流桥电路中。
