肖特基二极管的工作状态和特性

作者：海飞乐技术时间：2018-04-09 18:18

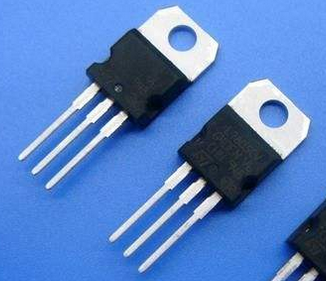

肖特基二极管是一种低功耗、超高速半导体器件，SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属－半导体结原理制作的。且SBD通过肖特基接触势垒进行整流的多数载流子器件，其反向恢复特性良好，并不存在类似PiN的少数截流子注入，无需考虑少数载流子注入的问题，具有极好的开关速度。广泛应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作整流二极管、小信号检波二极管使用。我们的生活中，处处充满着肖特基二极管的产物，电视机、电冰箱、电脑、汽车、太阳能路灯等等。

　肖特基二极管的工作状态：
　　
（1）截止状态：即没有基本电流，肖特基二极管生产厂家可以切断基本电路，或者使基极电压低于PN结的死区电压，没有基极电流；此时集电极和发射极之间相当于一个断开的开关，称为截止状态。
　　
　（2）放大状态：有了基极电流，在集电极电流达到最大之前，集电极电流等于基极电流乘以二极管的放大倍数，此时称二极管处于放大状态。
　　
　（3）饱和导通状态：增大基极电流以致于集电极电流达到最大后，集电极电流已不受基极电流控制。二极管集电极和发射极之间相当于一个接通的开关，称为饱和导通状态。
　　
　肖特基二极管工作特性：
　　
　1.正向性：外加正向电压时，在正向特性的起始部分，正向电压很小，不足以克服PN结内电场得阻挡作用，正向电流几乎为零，这一段称为死区。这个不能使二极管导通的正向电压称为死区电压。当正向电压大于死区电压以后，PN结内电场被克服，二极管导通，电流随电压增大而迅速上升。在正常使用的电流范围内，导通时二极管的端电压几乎维持不变，这个电压称为二极管的正向电压。
　　
　2.反向特性：外加反向电压不超过一定范围时，通过二极管的电流是少数载流子漂移运动所形成反向电流，由于反向电流很小，二极管处于截止状态。这个反向电流又称为反向饱和电流或漏电流，二极管的反向饱和电流受温度影响很大。
