开关电源快速恢复二极管的作用详解
作者：海飞乐技术 时间：2016-11-28 15:35
在开关电源中的不同位置快恢复二极管的作用也不一样，简单说来分三大类，BUCK电路中快恢复二极管起到续流的作用、BOOST电路中快恢复二极管起到防止电流倒灌的作用、在开关电源的整流电路中快恢复二极管起到整流的作用（高频变压器旁边的那个。下面我们详细分析：
快恢复二极管在开关电源BUCK电路中的续流作用
如图所示BUCK也是DC-DC基本拓扑，或者称为电路结构，是最基本的DC-DC电路之一，用直流到直流的降压变换，BUCK电路中T是全控元件（GTR，GTO，MOSFET，IGBT），当t∈[0，DT]时，T导通。续流二极管通常和T一起使用，其作用是防止电路中电压电流的突变，为反向电动势提供耗电通路。电感线圈可以经过它给负载提供持续的电流，以免负载电流突变，起到平滑电流的作用！在开关电源中，就能见到一个由二极管和电阻串连起来构成的的续流电路。这个电路与变压器原边并联。当开关管关断时，续流电路可以释放掉变压器线圈中储存的能量，防止感应电压过高，击穿开关管。
快恢复二极管在开关电源BOOST电路中的防止电流倒灌的作用
Boost电路作为一种非隔离的升压电路，其结构简单，容易设计，成本低廉，被广大的工程师所喜欢，广泛应用于各种不需要隔离的升压场合，特别是有源PFC电路中应用最为广泛。

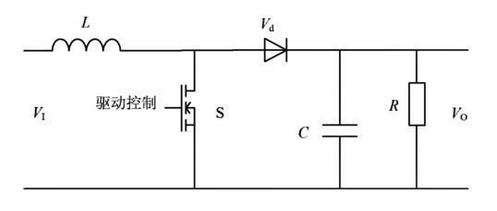

图中的二快回复二极管作用为，但当PFC电路功率较大时，二极管结温升高会使得二极管反向恢复时间变长，导致开关管导通瞬时电流很大。为了解决这个问题，在二极管与开关管之间串联了一个小电感。这个小电感可以有效的抑制由于二极管反向恢复时间变长而导致的开关管导通瞬时大电流。从而达到保护电路的作用。
快恢复二极管在开关电源的整流作用
快速恢复二极管，指反向恢复时间在50-200NS范围内，可用于100KHZ以下的开关脉冲的整流、钳位及开关管的阻尼电路等。快恢复二极管FRD（Fast Recovery Diode）是近年来问世的新型半导体器件，具有开关特性好，反向恢复时间短、正向电流大、体积小、安装简便等优点。可广泛用于开关电源、脉宽调制器（PWM）、不间断电源（UPS）、交流电动机变频调速（VVVF）、高频加热等装置中，作高频、大电流的续流二极管或整流管，是极有发展前途的电力、电子半导体器件。
