碳化硅二极管在太阳能系统中的应用
碳化硅(SiC)二极管已经进入迅速扩张的太阳能逆变器市场,尤其是在欧洲。Cree的1200V SiC肖特基二极管已开始用来取代DC链升压电路所使用的硅(Si)PiN类设计,而且将很快出现在商用系统的逆变器领域。
最近几年,材料质量、尺寸和成本方面的进展,使SiC成为功率器件中Si的一种真正可行的替代者。随着晶圆尺寸的增加,缺陷密度在不断下降,材料成本也随之下降,同前较大的功率器件已经采用了SiC。该技术有许多独一无二的特性,使之成为了高压或高温操作的一种近乎理想的材料。
首先,SiC的导热率足砷化镓的几倍,也超过了Si的三倍。这将可以制造出更高电流密度的器件。另外,SiC的击穿电场(breakdown field)几乎是Si击穿电场的十倍,所以采用SiC的相同设计将获得硅元件十倍的额定击穿电压。由于这个原因,才有可能开发出非常高电压的
肖特基二极管。最后,SiC是一种宽能带材料,因此,相对于任何硅器件而言,SiC可在高得多的温度下工作。图1所示为SiC、GoAs和Si在导热率、电场击穿和能带隙方面的差异。
由于上述原因,肖特基二极管成为了没有少数载流子再复合,进而导致零反向恢复电流的单极性器件(参考图2),不过,其结电容电荷非常少。其重要性在于,这种电荷与Si PiN器件同相反向恢复电荷相比可以忽略不计,而且它还与温度、正向电流和开关di/dt(电流随时间的变化量)无关。这些肖特基二极管还具有零正向恢复电压,可以即时导通。这些开关特性还具有通常被忽略的大幅度降低电磁干扰(EMl)的好处。由于开关必须对伴随Si PiN器件的反向恢复电流进行转换,这些器件可以消除功率转换系统中的二极管开关损耗,进而大幅度降低与开关有关的导通损耗。由于这种效率和性能上的提高,SiC肖特基二极管成为了太阳能系统的理想解决方案。
图1 几种材料的比较

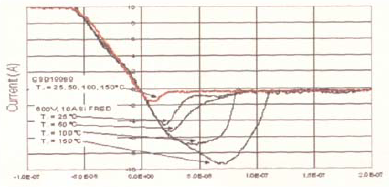

图2 肖特基二极管与硅等效元件恢复的对比
图2中红线表示在外壳温度为25℃、50℃、100℃和150℃时,Cree的10A 600V肖特基与10A Si等效元件的Vf与If器件特性的对比。SiC器件的温度是独立的,而且没有反向恢复电流。
据可靠信息估计,全球能源消费的39%为用电。在美国,预计未来十年能源需求将增加19%,而发展中国家的需求增加将更加迅速。欧洲已经意识到了太阳能的优点,而一些国家正在推动商业和个人使用太阳能。由于采用SiC肖特基二极管使整个系统效率得以提高,许多太阳能设备制造商纷纷开始转向这一技术。
太阳能板收集太阳能能量,将其转换为正向DC电压。该电压随太阳能板上接受的太阳光的光强而变化。利用高频下的升压式转换器开关,该电压可以提升至一个固定的DC电压。SiC肖特基二极管可以消除升压二极管的开关损耗,大幅度降低MOSFET或IGBT的导通损耗。这将显著提高升压电路的效率(参见图3)。然后,一个逆变器将固定DC电压变成固定频率的可用的AC电压(欧洲的典型值为220V,50Hz;北美为110V,60Hz)。SiC肖特基二极管可以
消除这部分电路中的续流二极管的开关损耗,同时可以降低IGBT导通损耗(参见图4)。逆变器效率也就随之显著提高了。

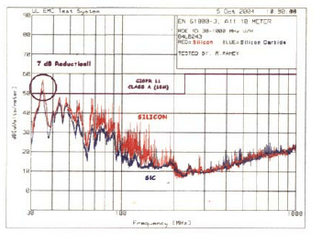

图4显示了一个采用Si PiN续流二极管的逆变器与SiC肖特基续流二极管之间辐射EMI的差异。
今天,通常一个系统的成本大约为每瓦特10美元,所以一个3kW的系统大约需要3万美元。显然,一个更加有效的系统将意味着消费者较快可以得到回报,此外,全球对能源的关注正在促进可实现更多优势的替代能源和碳化硅的应用。
太阳能板制造商在继续致力于设计一种更加有效的产品,其典型的运行效率为15%-20%。在这个统计中,正是升压式转换器和逆变器对系统的全面能量效率产生了最大的影响,这就是SiC二极管扮演这种重要角色的原因所在。
对用于光电板的更加有效材料的研究开发正在进行中。利用更有效的光电板,可以使更小面积的光电板提供高得多的额定功率。基于这点,SiC二极管制造商应该看到其客户需求方面的改变,即从目前的10Amp-20Amp额定值走向50Amp、100Amp及更高额定电流的器件。
目前我司已开发出600V~1200V碳化硅二极管,详细信息可联系我司人员了解。
