续流二极管的作用与工作原理
作者：海飞乐技术 时间：2016-12-13 12:14
续流二极管，就是在电路中起续流作用的二极管。例如，一个普通的快恢复二极管，如果你把它用到电路中起续流作用，它就是电路中的续流二极管，不在电路中，它就是个快恢复二极管二极管。续流二极管是快恢复二极管的一个主要应用领域之一。
续流二极管工作原理
续流二极管应该加到感性负载的两端，这里说的感性，就是具有电感特性，而不是性感。感性负载的特性就是电流不能突变，也就是说，不可能一下子就没了，也不可能一下子就有了，需要有个过程。常见的感性负载有继电器线圈、电磁阀。

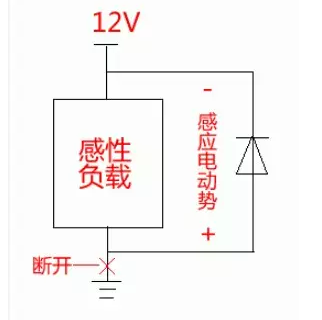

如图感性负载会产生感应电动势，感应电动势的方向和加在它两端的电压方向是相反的，当感性负载突然断电，感应电动势还在，由于感应电动势与原来的电压方向相反，在没有断电的时候，还有原来的电压与之抵消，断电后就没有与感应电动势抵消的电压了，这个感应电动势就有可能造成电路中的元器件损坏，加个二极管以后，这个二极管正好与感性负载形成了一个闭合回路，回路中的电流方向正好和二极管是正向导通的，就可以释放感应电动势的电流了。

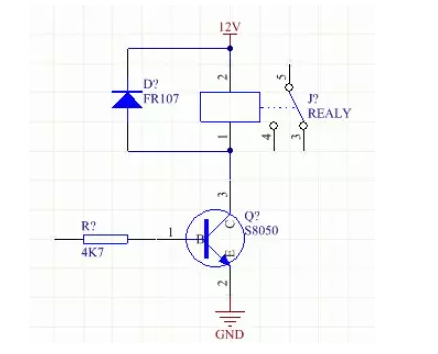

快恢复二极管做续流二极管应用电路实例
电路说明：
凡是电路中的继电器线圈两端和电磁阀接口两端都要接续流二极管。接法如上面的图，二极管的负极接线圈的正极，二极管的正极接线圈的负极。不过，你要清楚，续流二极管并不是利用二极管的反方向耐压特性，而是利用二极管的单方向正向导通特性。
续流二极管用快恢复二极管选型参数
快恢复二极管的耐压，就是反向能加多大电压，你可以看到，续流二极管在电路中是反向连接的。比如你的电路中，线圈加的是12V，那么你的二极管方向耐压值就必须要大于12V才行。不过一般的快恢复二极管反向耐压值都非常高。
快恢复二极管的最大正向导通电流，比如1N4148最大正向导通电流是150mA，那么如果你的线圈电流太大，就会烧坏续流二极管。所以1N4148只适合小电流的线圈保护，比如5V的继电器。
