快恢复二极管在电路中做为续流二极管并联应用
作者：海飞乐技术 时间：2016-11-17 17:33
快恢复二极管做为续流二极管时通常应用在开关电源、继电器电路、可控硅电路、IGBT等电路中，其应用非常广泛。快恢复二极管常用来当做续流二极管并联在核心器件如IGBT的两端，当器件在通过电流时，会在其两端产生感应电动势。当电流消失时，其感应电动势会对电路中的原件产生反向电压。当反向电压高于原件的反向击穿电压时，会把原件如三极管，等造成损坏。续流二极管并联在器件的两端，当流过器件中的电流消失时，器件产生的感应电动势通过二极管和线圈构成的回路做功而消耗掉。丛而保护了电路中的其它原件的安全。

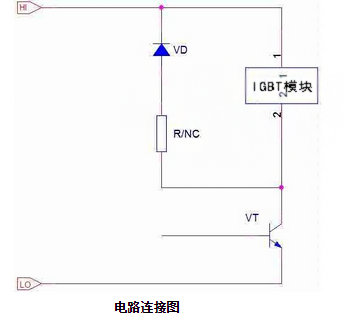

图1 续流二极管对电路的保护作用
变流技术中，快恢复二极管作为续流二极管在电路中的作用
在电子变流电路中，整流部分单相桥式整流是实际应用最多的单相整流电路。而三相桥式整流是电力系统特别是发电机励磁系统应用最多的方式。这两种电路都要接入续流二极管。其作用大致是一样的，以单相桥式电路为例说明：当可控整流桥接入感性负载时，由于电感电流不能突变，在可控硅关断期内，必须在负载两端接入续流二极管以保持电感电流的通路，以防止可控硅关断时在电感负载两端产生危险的过电压和可控硅能够换相导通。 然而发电机励磁系统应用较多的三相桥式整流电路有三相半控桥与三相全控桥电路之分。因此为了保证整流元件可靠换流，半控桥需要在感性负载两端并联续流二极管，而全控桥不需要这样做。当导通角改变时，半控桥的平均电压和线电流的变化较全控桥慢。
在现如今使用较多的如变频器等设备中包含有整流和逆变等变流电路，其中用到的续流二极管，一般都是在变频器内部的直流母线上加续流二极管，那是因为如果负载是电感元件时当母线上大容量的逆变器发生故障时，直流母线上会产生巨大的反向浪涌能量，此时,我们需要给这些能量提供一个泻放通道,否则巨大的能量将击穿或烧毁小逆变器. 而这个通道就需要二极管来构成,故应为续流二极管.

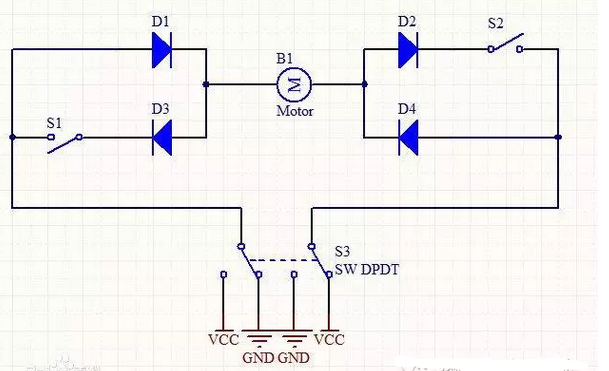

图2 变流技术中快恢复二极管作为续流二极管的应用电路
快恢复二极管（续流二极管）在正激开关电源的作用
在正激开关电源中，当MOS关断的时候，变压器副边靠电感中储存的能量对外提供电流。 为使电感在有负载时发挥这种作用，在变压器的副边增加续流二极管。当MOS关断时，电感，负载和续流二极管会产生通路，将电感中的能量对外传递。 只有在有外负载的情况下，续流二极管中才有电流流过。
单向半波可控整流电路带大电感负载时,必须加快恢复二极管(续流二极管)
单向半波可控整流带大电感负载，在负半周可控硅截止时，电感负载会产生很高的反向感应电动势，此反向电动势足以使可控硅击穿烧毁，加续流二极管后可使反向电动势泄放为二极管的正向压降（约0.7v），从而有效保护可控硅。续流二极管二极管的供应商通常是指反向并联在电感线圈,继电器继电器的供应商,可控硅可控硅的供应商等储能元件两端,在 电路中电压或电流出现突变时,对电路中其它元件起保护作用的二极管.续流二极管由于在电路中起到续流的作用而得名，一般选择快速恢复二极管或者肖特基二极管来作为续流二极管。
快恢复二极管做为续流二极管使用时应该注意以下几点：

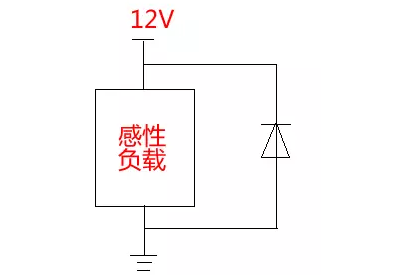

(1)续流二极管是防止直流线圈断电时，产生自感电势形成的高电压对相关元器件造成损害的有效手段！
(2)续流二极管的极性不能接错，否则将造成短路事故；
(3)续流二极管对直流电压总是反接的，即二极管的负极接直流电的正极端；
(4)续流二极管是工作在正向导通状态，并非击穿状态或高速开关状
