MOS场效应管使用安装及拆卸注意事项
一、MOS场效应晶体管使用注意事项
MOS场效应晶体管在使用时应注意分类，不能随意互换。MOS场效应晶体管由于输入阻抗高（包括MOS集成电路）极易被静电击穿，使用时应注意以下规则：
（1）MOS器件出厂时通常装在黑色的导电泡沫塑料袋中，切勿自行随便拿个塑料袋装。也可用细铜线把各个引脚连接在一起，或用锡纸包装。
（2）由于MOS场效应管栅极绝缘层很薄，栅漏电容较小。有U=Q/C，所以静电和感应电压成正比。人体静电电压就极易对管子的栅极造成损坏。所以不要人体直接触碰管子栅极。
（3）由于干燥易产生静电，应在安装和更换场效应管前，洗洗手，以消除静电。
（4）取出的MOS器件不能在塑料板上滑动，应用金属盘来盛放待用器件。
（5）焊接用的电烙铁必须良好接地。
（6）在焊接前应把电路板的电源线与地线短接，再MOS器件焊接完成后在分开。
（7）MOS器件各引脚的焊接顺序是漏极、源极、栅极。拆机时顺序相反。
（8）电路板在装机之前，要用接地的线夹子去碰一下机器的各接线端子，再把电路板接上去。
（9）MOS场效应晶体管的栅极在允许条件下，最好接入保护二极管。在检修电路时应注意查证原有的保护二极管是否损坏。
二、安装MOS场效应管
（1）先把功放模块安装场效应管的位置进行清理，焊掉有影响的微带电容，电感，漏极供电电感，把栅.漏极焊接处的焊锡清理干净，把底座用酒精清洗。
（2）给MOS场效应管的底座均匀涂薄薄一层导热硅脂，保证管子和底座良好接触导热。
（3）装好管子，拧好固定螺丝和散热器，用硬物按压，使栅极.漏极都紧压在焊接处。
（4）用60W接地烙铁，拔掉电源。用好的焊锡丝，快速对栅极，漏极进行焊接。焊锡不宜太多和太少，焊锡多了散热太快，太少了焊接不牢。注意不要直接用手拿焊锡焊接，用绝缘镊子或尖嘴钳夹着焊锡焊接。烙铁功率不宜太小，不宜过大。太小温度不够，太大也易烫坏管子。焊接时间要短，焊接时间长容易烫坏管子，可分多次焊接。
（5）焊接好管子后，逐个焊接好谐振电容，谐振电感，最后焊接漏极供电电感。
（1）MOS管拆装需要注意哪些方面？风枪温度调试，把风枪调到320度，风速1档。MOS管属于小型玻璃管，容易夹裂，所以在拆的时候一定要小心，撬的时候用力一定轻，要顾及周围的元器件不能碰到，如果有带胶的芯片需要避开，吹的过程中风枪不能停留太久。

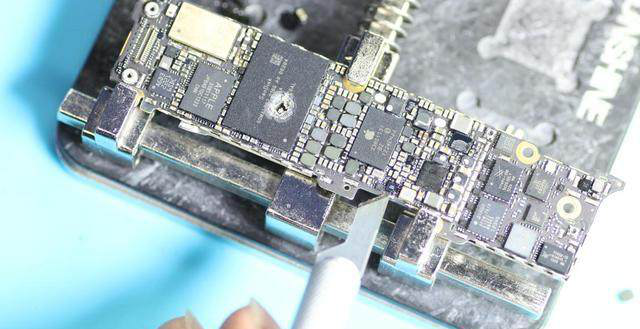

（2）撬MOS管的时候要用锋利一点的刀片，把刀片放在MOS管下面，用手指往上带一点力度，风枪一直对着吹，待锡刚融化时MOS管会自然脱落。
（3）MOS管属于带胶芯片，撬下来时需要对主板进行除胶，除胶的时候要小心不能太大力度，不然会掉点。除胶用镊子尖去轻轻刮就好了，或者用斜口刀进行刮胶，把主板焊盘上所有的胶都清理干净。
（4）放少量焊油用烙铁把焊盘拖均匀，不能有明显的高低不平，用洗板水把焊盘清洗干净；
（5）芯片除胶，小芯片用烙铁尖刮胶就可以了。
（6）MOS拆下来也是需要植锡的，用纸巾把刮锡刀上面的锡膏多余的焊油吸干（尽量干一点），把植锡网洗干净（每个小孔都不能有异物），把MOS管铺在一块纸巾上面，用植锡网对准，往上面涂锡膏，抹均匀干净以后用无尘布来回擦一擦。把风枪调到280°，风速全部关掉,风枪口从远到进慢慢在植锡网上移动。植好锡以后取下时要小心，用镊子在锡珠处轻轻从上往下顶，取下时放少量焊油，用风枪吹待锡珠全部归位。
（7）装MOS管是有脚位的，在MOS管的背面都有一个小点，称为第一脚，在拆下时是需要看方向的,如果忘记了该怎么办，找一个板来对比，没有板在图纸或者位号图里面查找方向。
（8）把焊盘放少量焊油，焊油太多会移位，把MOS管用镊子夹到需要焊接的主板上,方向摆好,风枪温度同样是320度，风速1档，对准MOS管吹焊时间在15秒，待锡珠融化后用镊子轻轻触碰，MOS管会自动复位就说明已经焊好。
（9）待主板冷了以后用洗板水把主板清洗干净。
