快速恢复二极管接线教程
作者：海飞乐技术 时间：2016-12-20 16:28
快速恢复二极管是一种单项导电的电子器件，只允许电流从正极向负极方向流，反之则不导通，因此常用来作整流用（将交流电变成直流电）也可用来与电感线圈并联，以吸收断电时电感产生的反相电压，保护电路元器件不被击穿。
快速恢复二极管共阴共阳接线
共阴极快速恢复二极管，用作整流时俗称“半桥”，即“桥式全波整流器”的一半；当变压器次级有双绕组时，可用它做标准的全波整流器，如图：
图1 快速恢复二极管共阴接线图示

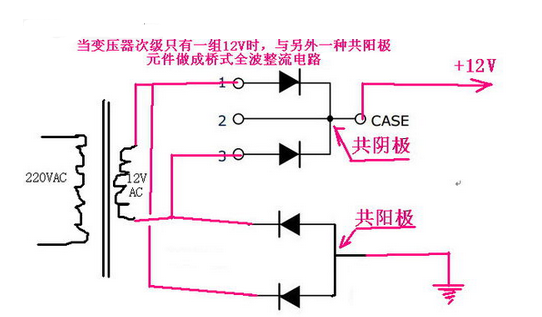

当变压器次级只有单绕组时，可用它配合另一种“共阳极快恢复整流二极管”的“半桥”，做“桥式全波整流器”，如图：
图2 快速恢复二极管共阳接线图示
快速恢复二极管三个引脚接线
三个引脚的是个半桥，内部有二个二极管，可以并联、可以做桥接。
快恢复二极管(简称FRD)是一种具有开关特性好、反向恢复时间短特点的半导体二极管，主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。 快恢复二极管的内部结构与普通PN结二极管不同，它属于PIN结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN硅片。因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压(耐压值)较高。
3脚双色发光二极管可以发出3种颜色的光，除了单独的2种本色光一外，还有一种合成色光。它的合成原理是加色法，根据红，蓝，绿这3种基本色彩，这3种色彩的混合比例不同，可以合成出自然界中的所有光谱。彩色电视机的显象管的色彩就是这3种基本色混合出来的。
图3 快速恢复二极管三个引脚接线
