为什么IGBT模块内要反并联快恢复二极管？
作者：海飞乐技术 时间：2017-01-17 18:21

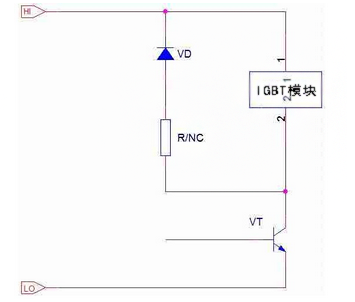

快恢复二极管反并联起到续流的作用！
IGBT管EC极之间并联一个快速恢复二极管，是为了保护IGBT管不被较高的反向电压击穿。凡是有高压反向电压的场合，就需要这只二极管保护。在器件的逆程阶段，行输出变压器会反向感应一个很高的电压，行输出管就在这个高压的回路上，且是反向的，我们需要将这个电压旁路，于是就采用了这种复合管模块，使这个元件能逆向完全导通，为逆程电压提供通路。
1、用在逆变回路中主要用于续流，同时由于负载存在感性，IGBT关断瞬间会在IGBT两端产生极高的自感反相电压，此电压可能击穿IGBT。并联的二极管将这个“自感反相电压”短路掉了，起到保护IGBT的作用。
2、用在整流回路中（例如西门子的SLM模块），二极管主要用于整流，将交流电整流为直流电（进线电压的1.35倍）。而此回路中的IGBT主要用于回馈。
IGBT模块内的续流二极管一般选择快速恢复二极管或者肖特基二极管，如FR254、FR255、FR256、FR257、1N5204、1N5205、1N5206、1N5207、1N5208、1N5404、1N5405、5406、5407、5408等。
