D92-02快恢复二极管参数与代换型号？
作者：海飞乐技术 时间：2020-07-28 14:37
D92-02全型号为ESAD92-02，是200V/20A的低损耗超高速快恢复二极管（高频整流二极管），快恢复时间trr＜40ns。D92-02一般采用的是TO-247AD和TO-3P两种封装（尺寸与结构如图1），焊机应用中比较多，代换型号可以用海飞乐技术有限公司的HD92-02PD,该型号封装可以定制，应用起来比较灵活。

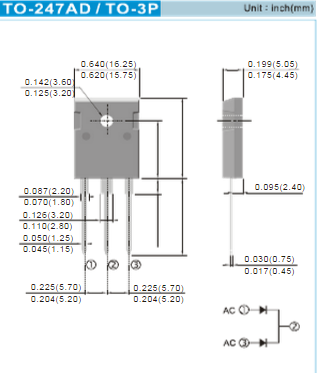

D92-02快恢复二极管TO-247AD/TO-3P封装尺寸

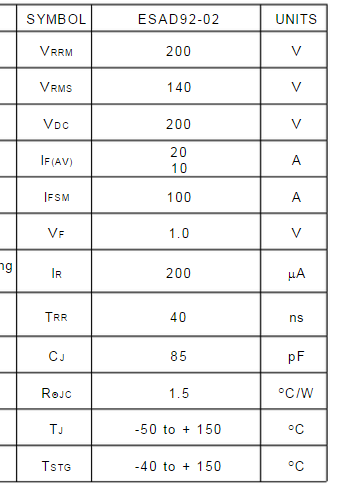

D92-02快恢复二极管参数如下表
焊机中需要用快恢复二极管的原因
逆变焊机,经逆变上理之后的频率是很高的, 大都会在 20KHz-100KHz 之间, 甚至还有设计得更高的逆变频率; 并且大都采用的是硬开关设计,输出的均为方波,-----可以这么理解,输出整流二极管从正向切到反向的时间是极短极快的;普通二极管,在这么快速的正反向电压(电流)切换, 表现出的特性可就不是二极管的单向导通性,反而表现得如同短路一样, 就更别谈构成整流效果了;所以,对于这种高频且是方波的整流只有快恢复/超快恢复二极管才可以电路中表现出二极管的特性。
