快恢复二极管的作用和保险丝是一样的吗？
作者：海飞乐技术 时间：2017-02-15 17:37
在不同电路中，快恢复二极管主要有三种作用：续流、整流、阻尼。与保险丝功能相近的是对电路元件起到保护作用的续流作用，但是两者保护原理也不一样：快恢复二极管是通过并联分流方式保护元件，保险丝是通过自熔切断电路来保护元件。下面我们详细对比说明。
快恢复二极管的保护作用
快恢复二极管在续流电路中一般用来保护元件不被感应电压击穿或烧坏,以并联的方式接到产生感应电动势的元件两端,并与其形成回路,使其产生的高电动势在回路以续电流方式消耗,从而起到保护电路中的元件不被损坏。它的保护原理是续流二极管都是并联在线圈的两端,线圈在通过电流时,会在其两端产 生感应电动势.当电流消失时,其感应电动势会对电路中的元件产生反向电压.当反向电压高于元件的反向击穿电压时,会使元件如三极管、晶闸管等造成损坏.续流二极管并联在线两端,当流过线圈中的电流消失时,线圈产生的感应电动势通过二极管和线圈构成的回路做功而消耗掉.从而保护了电路中的其它原件的安全.续流二极管在电路中反向并联在继电器或电感线圈的两端,当电感线圈断电时其两端的电动势并不立即消失,此时残余电动势通过一个二极管释放。

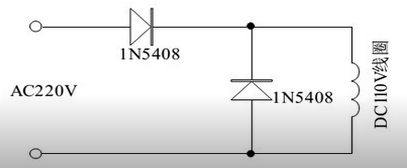

图：续流二极管的保护原理图
注：上图中的IN5408就是一个起到续流作用快恢复二极管。
保险丝的保护作用原理
保险丝的作用是保护电子/电力设备不受过电流/过热的伤害，避免电子设备因内部故障所引起的严重伤害。保险丝的工作原理是当电流流过导体时，因导体存在一定的电阻，所以导体将会发热。且发热量遵循着这个公式：Q=0.24I2RT；其中Q是发热量，0.24是一个常数，I是流过导体的电流，R是导体的电阻，T是电流流过导体的时间；依此公式我们不难看出保险丝的简单的工作原理了。当制作保险丝的材料及其形状确定了，其电阻R就相对确定了（若不考虑它的电阻温度系数）。当电流流过它时，它就会发热，随着时间的增加其发热量也在增加。电流与电阻的大小确定了产生热量的速度，保险丝的构造与其安装的状况确定了热量耗散的速度，若产生热量的速度小于热量耗散的速度时，保险丝是不会熔断的。若产生热量的速度等于热量耗散的速度时，在相当长的时间内它也不会熔断。若产生热量的速度大于热量耗散的速度时，那么产生的热量就会越来越多。又因为它有一定比热及质量，其热量的增加就表现在温度的升高上，当温度升高到保险丝的熔点以上时保险丝就发生了熔断。这就是保险丝的工作原理。
保险丝工作原理
