大功率变频电源中快恢复二极管的作用是什么？
作者：海飞乐技术 时间：2017-03-13 18:05
答：在大功率变频电源中快恢复二极管一般用在逆变部分的缓冲电路中，做为续流二极管和整流二极管使用。我们看一个实例：采用半桥结构串联谐振逆变电路的大功率变频电源电路分析。

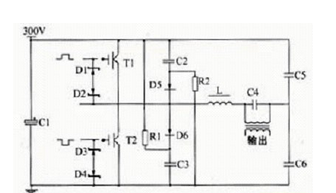

图1 半桥结构串联谐振逆变电路
采用半桥结构串联谐振逆变电路的大功率变频电源，主电路原理如图1所示。在大功率IGBT谐振式逆变电路中，主电路的结构设计十分重要，由于电路中存在引线寄生电感，IGBT开关动作时在电感上激起的浪涌尖峰电压Ldi／dt不可忽视，由于本电源采用的是半桥逆变电路，相对全桥电路来说，将产生比全桥电路更大的di／dt。正确设计过压保护即缓冲电路，对IGBT的正常工作十分重要。如果缓冲电路设计不当，将造成缓冲电路损耗增大，会导致电路发热严重，容易损坏元件，不利于长期工作。

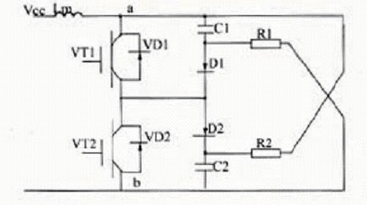

图2 缓冲电路
过程是：当VT2开通时，随着电流的上升，在线路杂散电感Lm的作用下，使得Uab下降到Vcc－Ldi／dt，此时前一工作周期以被充电到Vcc的缓冲电容C1，通过VT1的反并联二极管VD1、VT2和缓冲电阻R2放电。在缓冲电路中，流过反并联二极管VD1的瞬时导通电流ID1为流过线路杂散电感电流IL和流过缓冲电容C1的电流IC之和。即ID1＝IL＋IC，因此IL和di／dt相对于无缓冲电路要小得多。当VT1关断时，由于线路杂散电感Lm的作用，使Uce迅速上升，并大于母线电压Vcc，这时缓冲二极管VD1正向偏置，Lm中的储能（LmI2／2）向缓冲电路转移，缓冲电路吸收了贮能，不会造成Uce的明显上升。
