快恢复二极管为什么并联lc器件？

作者：海飞乐技术时间：2017-03-15 15:57

“续流二极管”由于在电路中起到续流的作用而得名，一般选择快速恢复二极管或者肖特基二极管来作为“续流二极管”，它在电路中一般用来保护元件不被感应电压击穿或烧坏，以并联的方式接到产生感应电动势的元件两端，并与其形成回路，使其产生的高电动势在回路以续电流方式消耗，从而起到保护电路中的元件不被损坏。

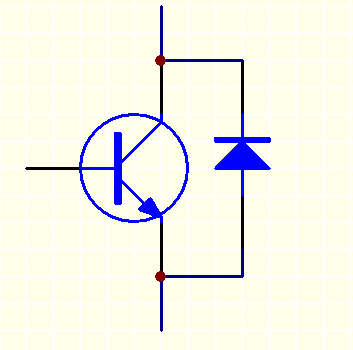

续流二极管原理图

继电器线圈（或其他储能元件）失电时，两端会产生一个与供电极性相反的电动势，这个电动势可能会高于晶体管等控制元件的反向击穿电压而使其击穿损坏。续流二极管并联在线圈两端，可以将这个感生电动势通过线圈和二极管构成的通路以“续电流”的方式泄放消耗，起到保护控制元件的作用。
