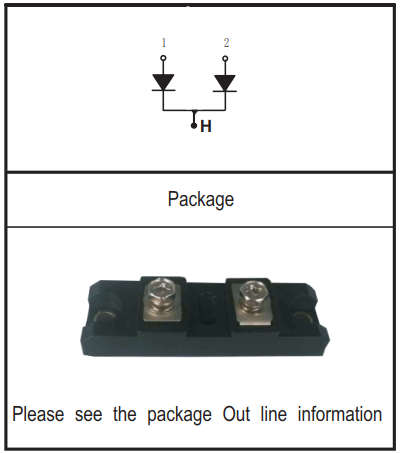

400V200A超快恢复二极管模块


400V200A超快恢复二极管模块性能与应用
  海飞乐技术有限公司研发生产的400V200A超快恢复二极管模块HU200N4MD，采用特别设计，可应用于功率转换器、电机驱动、逆变焊机和各种开关电源等。超高速反向恢复时间可降低开关损耗；加快开关速度以及提升能源效益。器件通过较低反向恢复电流，尽量降低恢复损耗，以减低系统故障的风险。

400V200A超快恢复模块HU200NB4MD特点
反向恢复电压：Vrrm=400V
低正向电压降：VF（typ.）=1.2V
平均正向电流：IF（AV.）=200A @Tc=100℃
超快速反向恢复时间：Trr（typ.）=60ns
减少电磁干扰与开关损耗
非绝缘型封装

400V200A超快恢复模块HU200NB4MD应用
逆变焊机
不间断电源
开关电源
电机驱动
大功率转换器

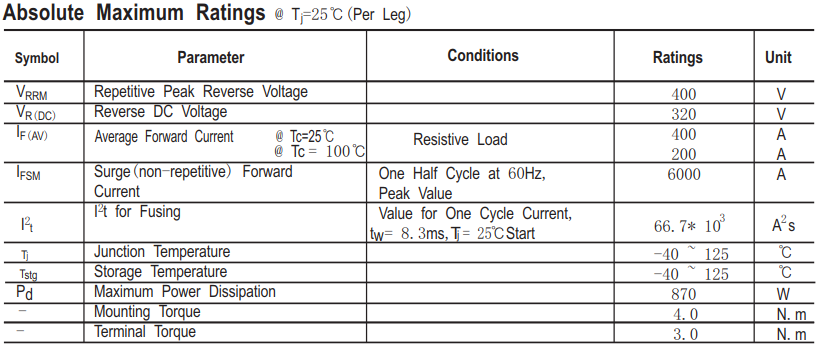

400V200A超快恢复模块HU200NB4MD主要参数

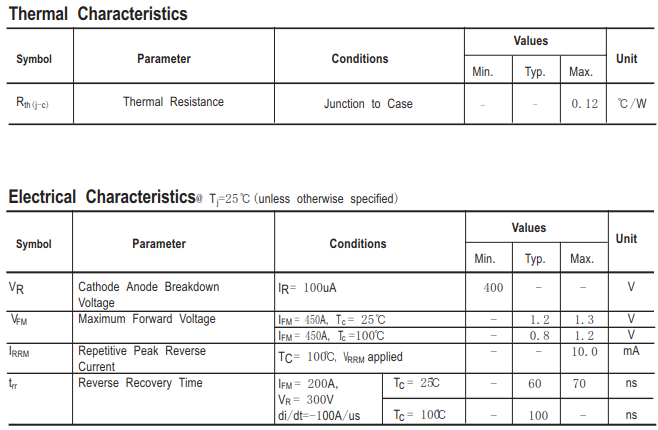

 400V200A超快恢复模块HU200NB4MD电气特性

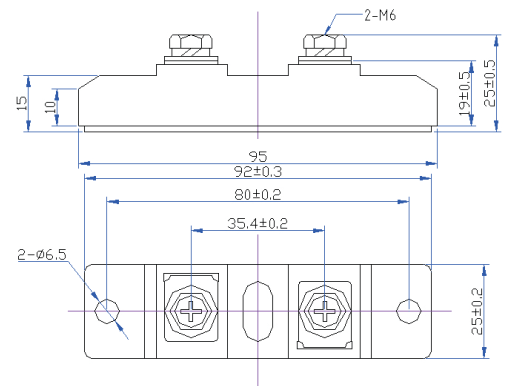

HU200NB4MD封装结构与尺寸图

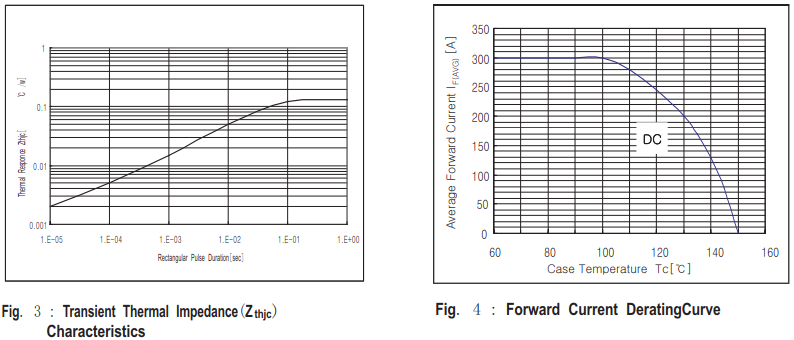

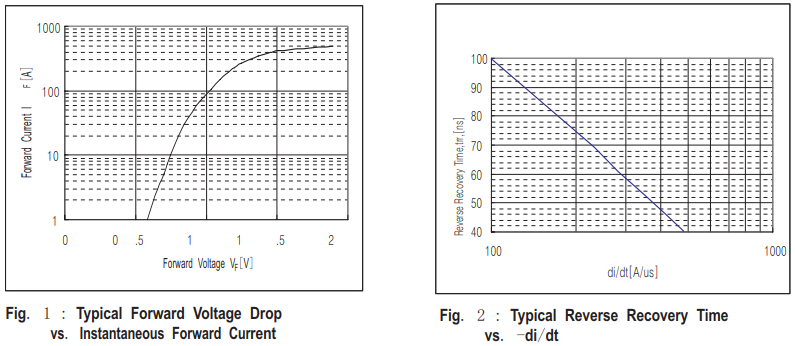

HU200NB4MD特性曲线图
