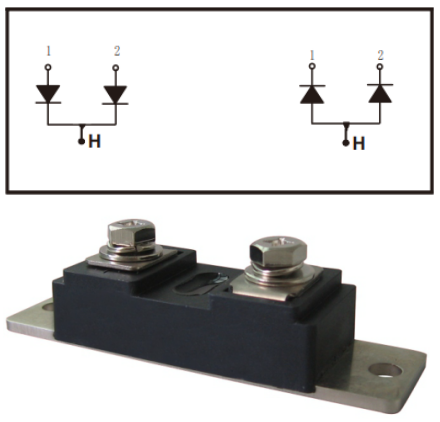

240A400V快恢复二极管模块


240A400V超快恢复二极管模块性能与应用
  海飞乐技术有限公司研发生产的240A400V超快恢复二极管模块HFM240N4，采用特别设计，可应用于功率转换器、电机驱动、逆变焊机和各种开关电源等。超高速反向恢复时间可降低开关损耗；加快开关速度以及提升能源效益。器件通过较低反向恢复电流，尽量降低恢复损耗，以减低系统故障的风险。使整机的机械结构紧凑、简化、体积缩小、重量减轻、节电、节材、可靠性提高。
  快恢复二极管现已广泛用于各种高频逆变装置和斩波调速装置内，起到高频整流、续流、吸收、隔离和箝位的作用，这对发展我国高频逆变焊机、高频开关型电镀电源、高频高效开关电源、高频快速充电电源、高频变频装置及功率因数校正装置等将起到推动作用。这些高效、节能、节电和节材，并能提高产品质量和劳动生产率的高频逆变装置将逐步替代目前正在大量生产、体积庞大、效率低和对电网污染严重的晶闸管工频电源,对加速我国电力电子产品的更新换代周期将起到决定性作用。

240A400V超快恢复模块HFM240N4特点
反向恢复电压：Vrrm=400V
低正向电压降：VF（typ.）=1.0V
平均正向电流：IF（AV.）=240A @Tc=100℃
超快速反向恢复时间：Trr（typ.）=100ns
减少电磁干扰与开关损耗
非绝缘型封装

240A400V超快恢复模块HFM240N4应用
逆变焊机
不间断电源
开关电源
电机驱动
大功率转换器

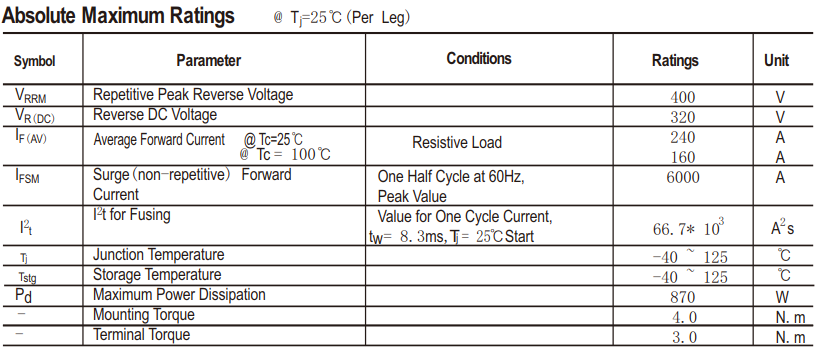

240A400V超快恢复模块HFM240N4主要参数

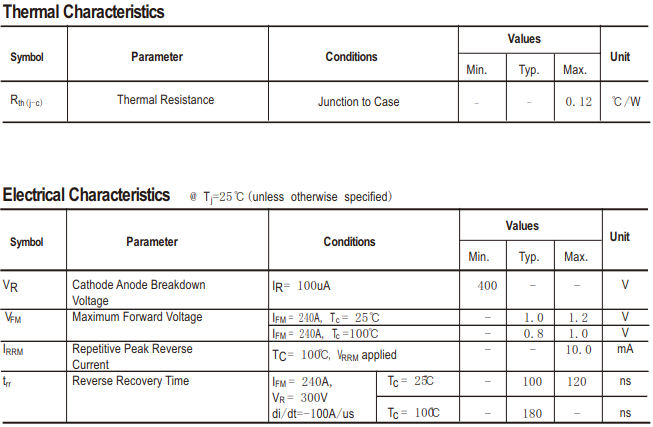

 240A400V超快恢复模块HFM240N4电气特性

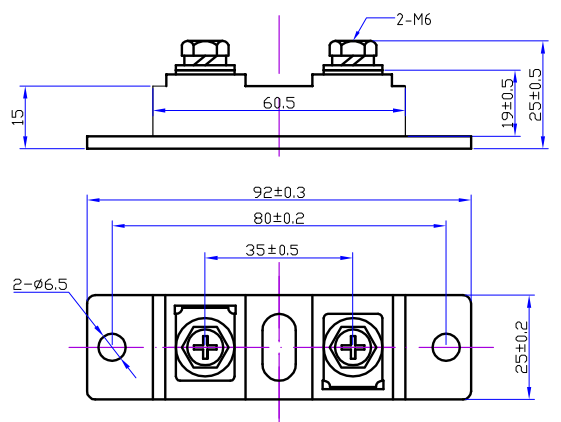

HFM240N4封装结构与尺寸图

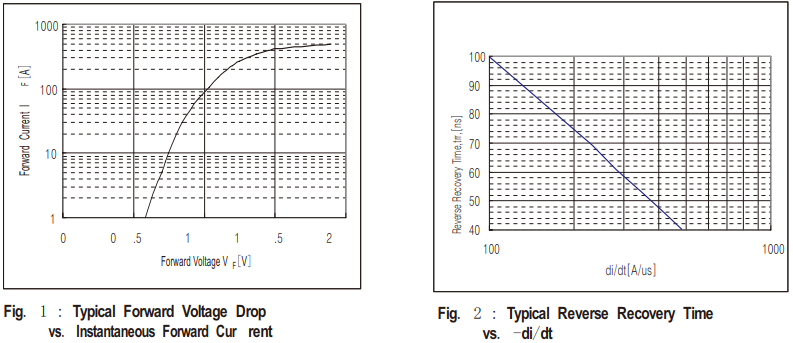

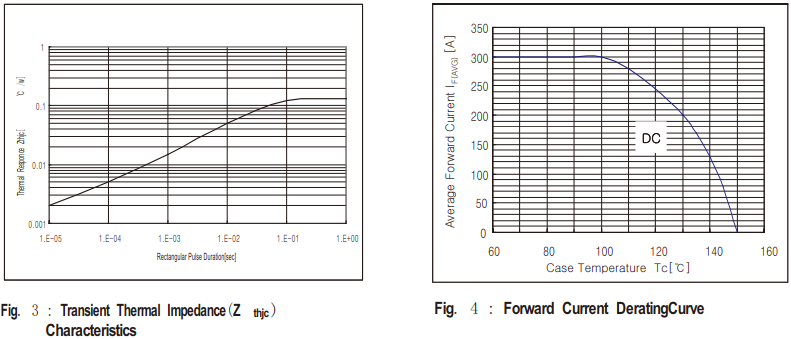

HFM240N4特性曲线图
