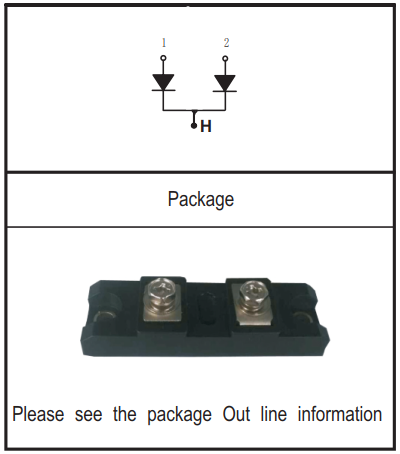

400V/280A超快恢复二极管模块


400V280A超快恢复二极管模块性能与应用
  海飞乐技术有限公司研发生产的400V280A超快恢复二极管模块HFB280MD4U，采用特别设计，可应用于功率转换器、电机驱动、逆变焊机和各种开关电源等。最佳合适参数的FRED与高频开关器件的协调工作。使高频逆变电路内因开关器件换相所引起的过电压尖峰，高频干扰电压以及EMI降至最底，使开关器件的功能得到充分发挥，超高速反向恢复时间可降低开关损耗；加快开关速度以及提升能源效益。器件通过较低反向恢复电流，尽量降低恢复损耗，以减低系统故障的风险。使整机的机械结构紧凑、简化、体积缩小、重量减轻、节电、节材、可靠性提高，成为高频逆变电路和斩波电路不可缺少的关健配套器件。

400V280A超快恢复模块HFB280MD4U特点
反向恢复电压：Vrrm=400V
低正向电压降：VF（typ.）=1.2V
平均正向电流：IF（AV.）=280A @Tc=100℃
超快速反向恢复时间：Trr（typ.）=60ns
减少电磁干扰与开关损耗
非绝缘型封装

400V280A超快恢复模块HFB280MD4U应用
逆变焊机
不间断电源
开关电源
电机驱动
大功率转换器

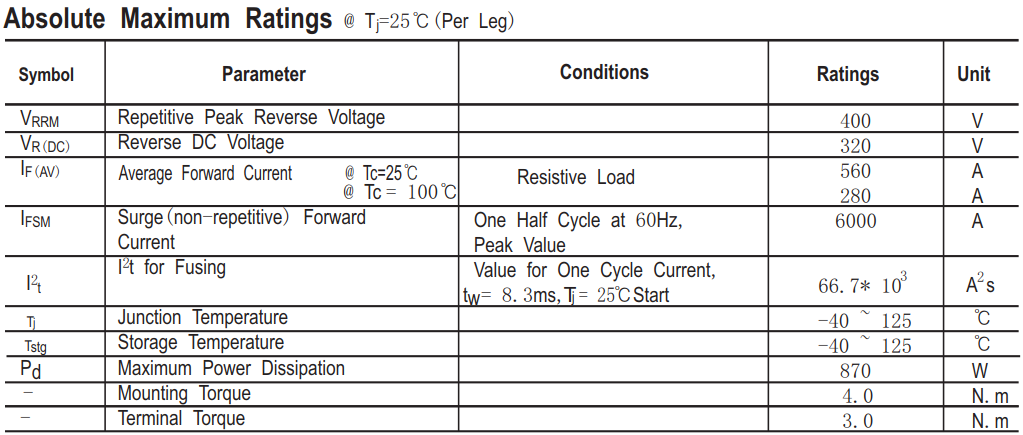

400V280A超快恢复模块HFB280MD4U主要参数

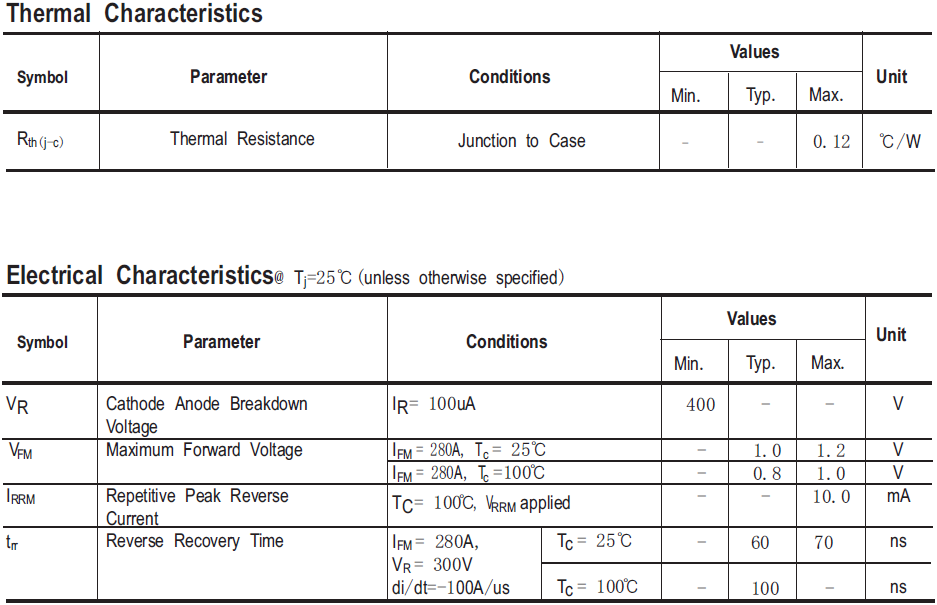

 400V280A超快恢复模块HFB280MD4U电气特性

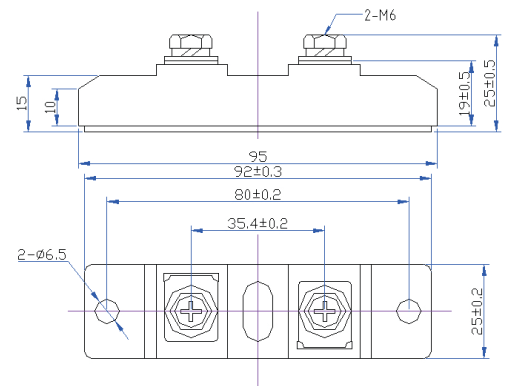

HFB280MD4U封装结构与尺寸图

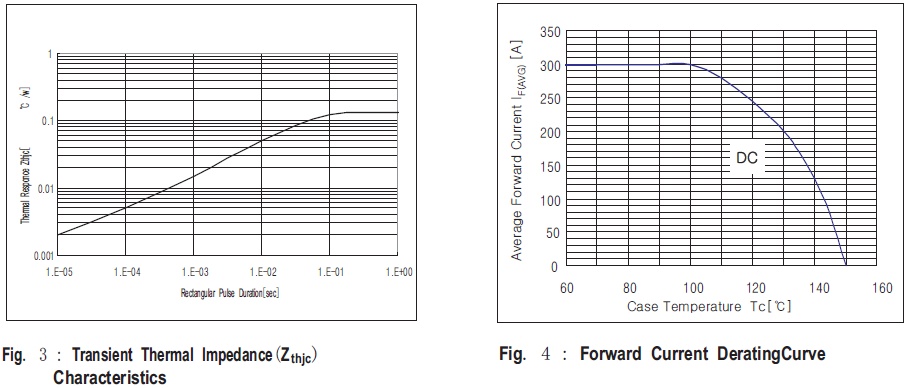

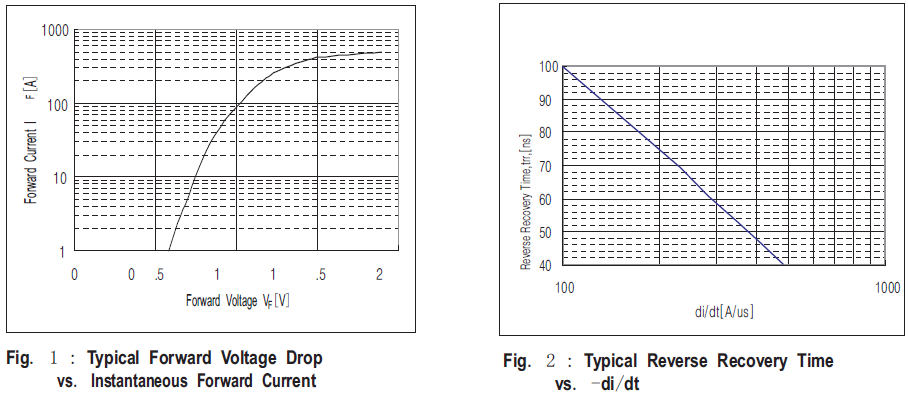

HFB280MD4U特性曲线图
