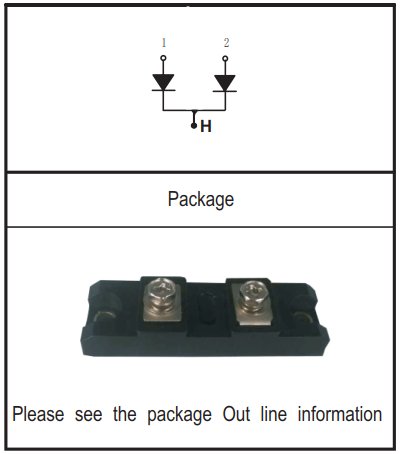

400V600A超快恢复二极管模块


400V600A超快恢复二极管模块性能与应用
  快恢复二极管模块可以用在所有MOSFET，IGBT或双极性达林顿管电路中，工作频率要高于1kHz。如果要用几个分立二极管井联成小模块，换用这些模块可减小安装时间和设备尺寸。一般FRED可用作大电流的IGBT或积极性达林顿管的续流二极管，或用作电源和焊接机的快速整流管。
  海飞乐技术有限公司研发生产的HFB600DK04U超快恢复二极管模块，反向恢复电压400V，正向电流600A，超快速反向恢复时间70ns，低反向恢复电流，低开关损耗，可靠性高。可应用于功率转换器、电机驱动、逆变焊机和各种开关电源等。

400V600A超快恢复模块HFB600DK04U性能特点
反向恢复电压：Vrrm=400V
低正向电压降：VF（typ.）=1.2V
平均正向电流：IF（AV.）=300A @Tc=100℃
超快速反向恢复时间：Trr（typ.）=70ns；恢复时间短，加快器件的开关速度，降低器件的开关损耗和提高电力电子电路的工作频率；
反向漏电流IR小，减小器件在关断状态下的功率损耗；
正向通态压降VF小，减小器件在导通状态下的功率损耗。
反向恢复峰值电流IRM小，防止开关器件因通过大电流而烧毁；
反向恢复软度因子S大，减小器件反向恢复过程中的电压过冲和电压振荡，提高器件工作的稳定性和可靠性。

400V600A超快恢复模块HFB600DK04U主要应用
逆变焊机
不间断电源
开关电源
电机驱动
大功率转换器

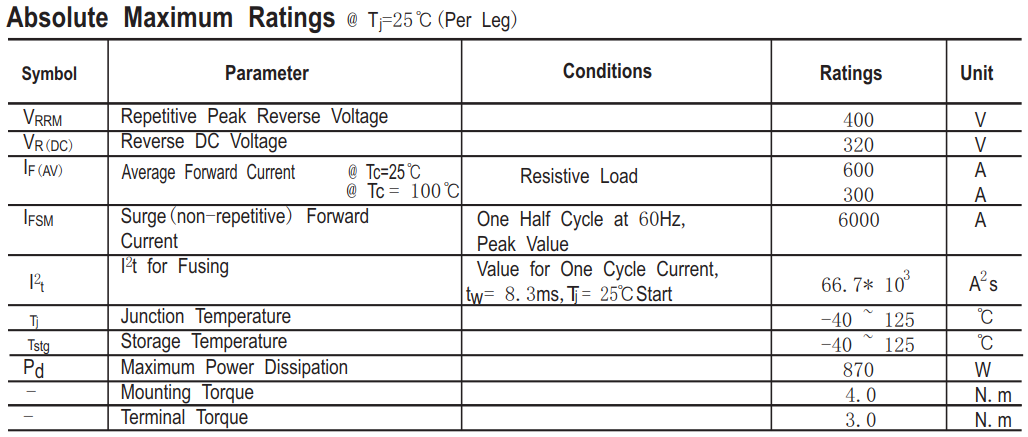

400V600A超快恢复模块HFB600DK04U主要参数

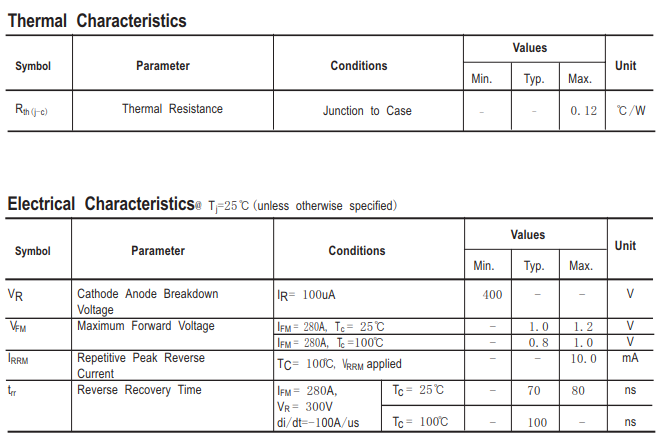

 400V600A超快恢复模块HFB600DK04U电气特性

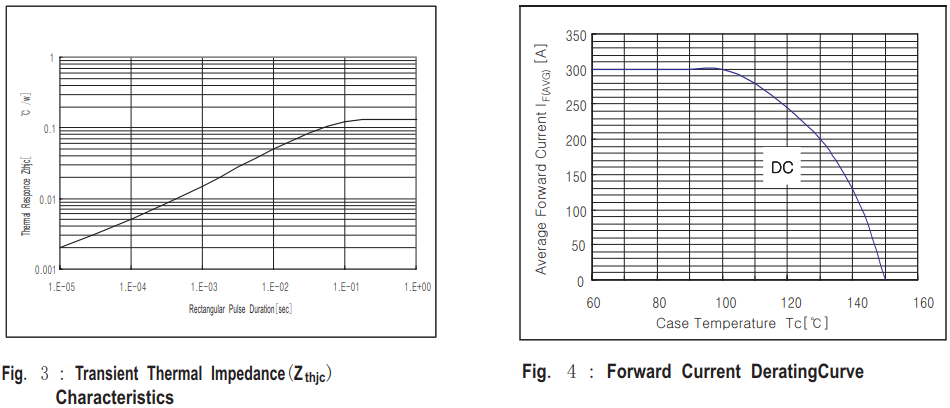

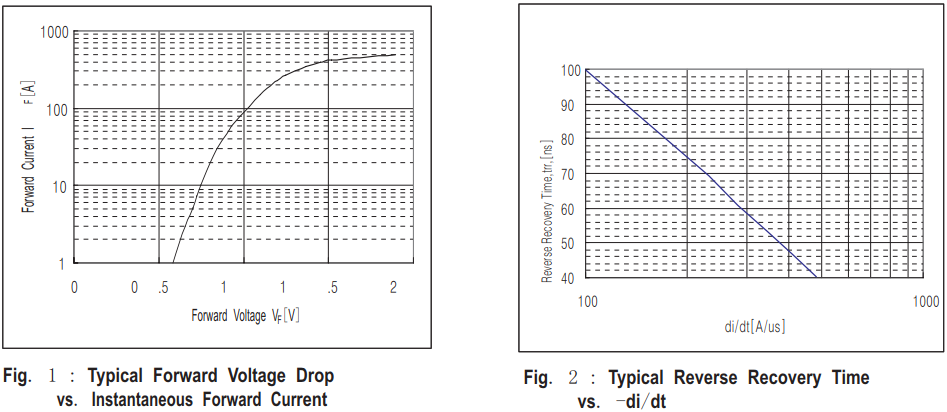

HFB600DK04U特性曲线图

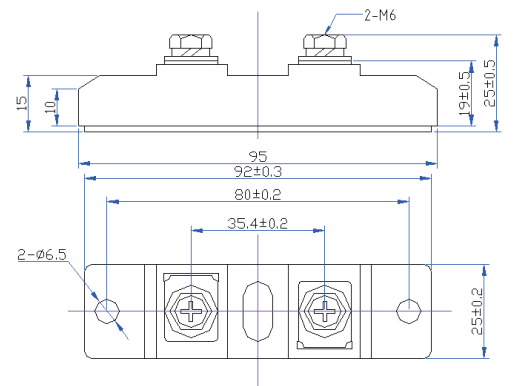

HFB600DK04U封装结构与尺寸图
