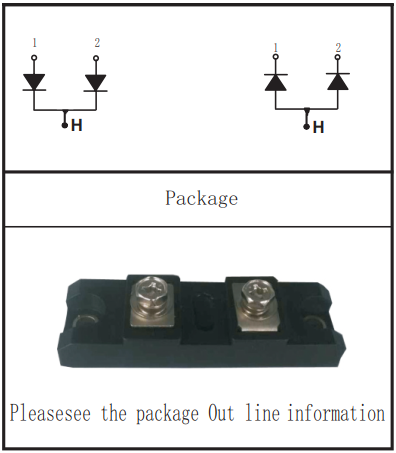

600A400V快恢复二极管模块


600A400V快恢复二极管模块性能与应用
  因为随着装置工作开关频率的提高，若没有FRED给高频逆变装置的开关器件作续流、吸收、箝位、隔离、输出和输入整流器，那么IGBT、功率MOSFET等开关器件就不能发挥其功能和独特作用，这是由FRED关断特性参数（反向恢复时间、反向恢复电荷、反向峰值电流 ）的作用所致。
  海飞乐技术有限公司研发生产的HFB600DK04快恢复二极管模块，电压400V，电流600A，快恢复时间短（100ns），加快器件的开关速度，降低器件的开关损耗和提高电力电子电路的工作频率，可靠性高。可应用于功率转换器、电机驱动、逆变焊机和各种开关电源等。

600A400V快恢复二极管模块HFB600DK04特点
反向恢复电压：Vrrm=400V
低正向电压降：VF（typ.）=1.5V
平均正向电流：IF（AV.）=300A @Tc=100℃
超快速反向恢复时间：Trr（typ.）=100ns
减少电磁干扰与开关损耗
非绝缘型封装

600A400V快恢复二极管模块HFB600DK04应用
逆变焊机
不间断电源
开关电源
电机驱动
大功率转换器

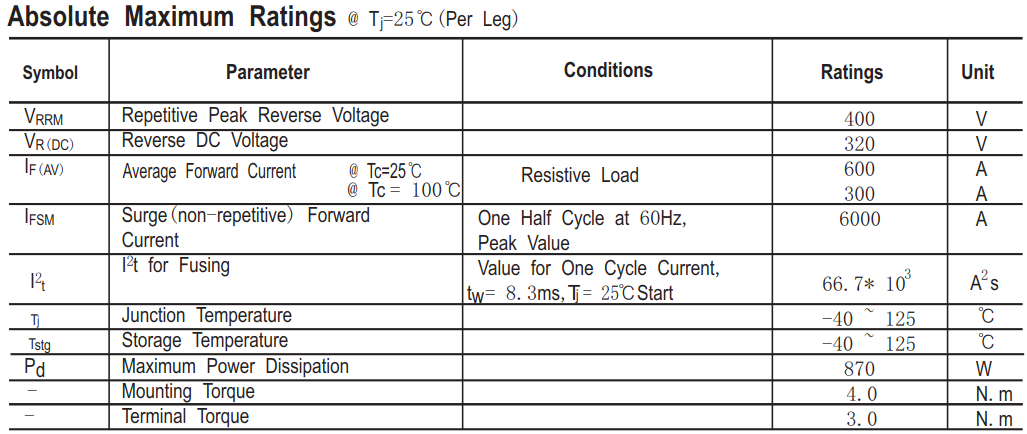

600A400V快恢复二极管模块HFB600DK04主要参数

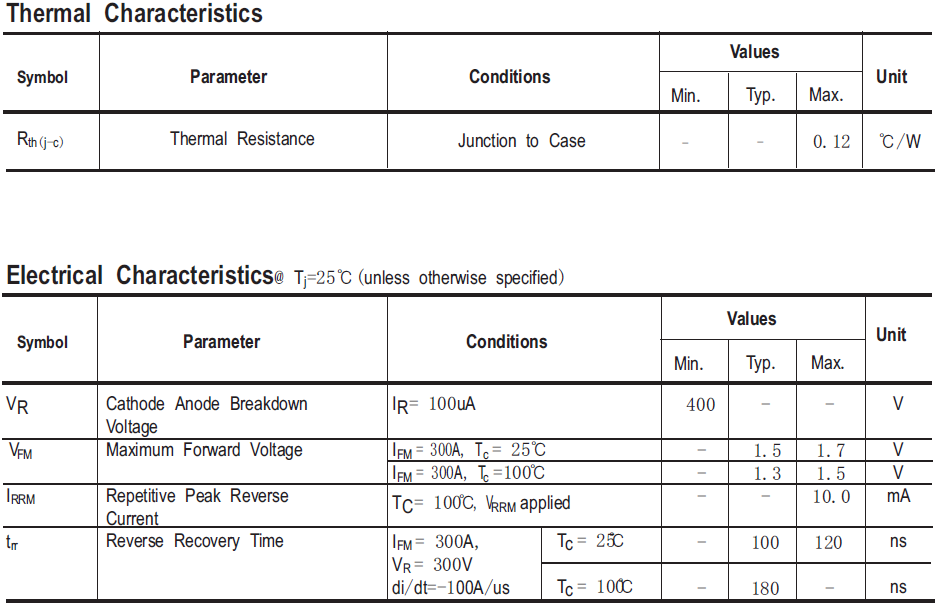

 600A400V快恢复二极管模块HFB600DK04电气特性

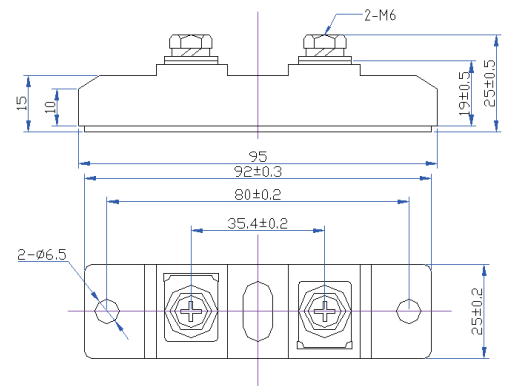

HFB600DK04封装结构与尺寸图

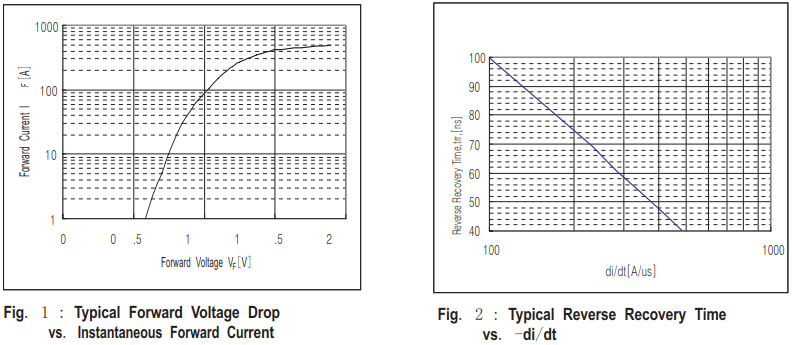

HFB600DK04特性曲线图

HFB600DK04快恢复二极管使用前检测要项：
  第一，判别二极管的正负电极。
  第二，检测快恢复二极管最高工作频率（fM）。快恢复二极管工作频率，可以在有关特性表中查看出外，在应用中眼睛查看快恢复二极管内部的触丝来加以识别；也可以用万用表R×1k挡进行测试，正向电阻小于1k的通常是高频管。
  第三，检测快恢复二极管最高反向击穿电压（VRM）。由于交流电不时变化，因此最高反向工作电压是快恢复二极管接受的交流峰值电压。特别指出，最高反向工作电压并不是快恢复二极管的击穿电压。
