400A/100V快恢复二极管模块

作者:海飞乐技术 时间:2019-06-12 17:51

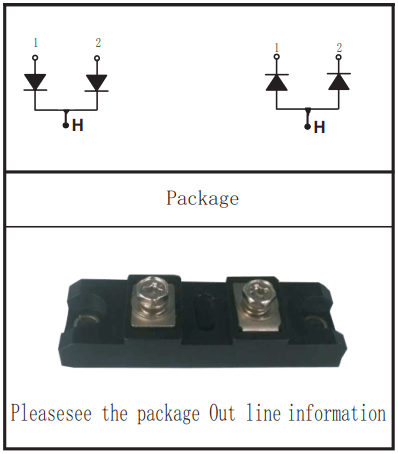

400A/100V快恢复二极管模块

快恢复二极管模块HFB400MD1性能与应用
  HFB400MD1快恢复二极管模块,反向恢复电压100V,正向电流400A,低正向电压降1.0V。具有反向时间短、开关特性好、正向电流大等优点。以它突出的优点和特点成为PWM控制系统中不可缺少的功率器件。还广泛应用于不间断电源、开关电源、交流电机的变频调速器、脉宽调制器(PWM)等电路中作高频、高压、大电流整流、续流二极管用。

快恢复二极管模块HFB400MD1特点
反向恢复电压:Vrrm=100V
低正向电压降:VF(typ.)=1.0V
平均正向电流:IF(AV.)=400A @Tc=100℃
超快速反向恢复时间:Trr(typ.)=100ns
减少电磁干扰与开关损耗
非绝缘型封装

快恢复二极管模块HFB400MD1应用
逆变焊机
不间断电源
开关电源
电机驱动
大功率转换器

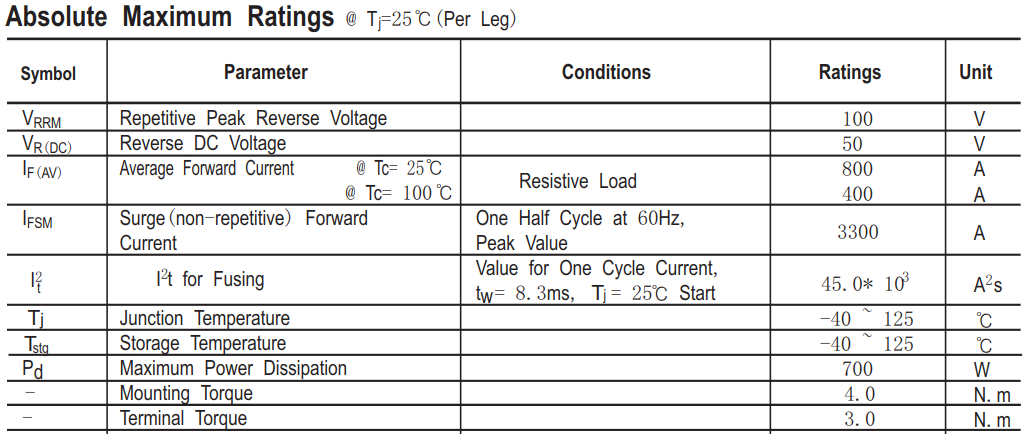

400A/100V快恢复二极管模块HFB400MD1主要参数
400A/100V快恢复二极管模块HFB400MD1主要参数

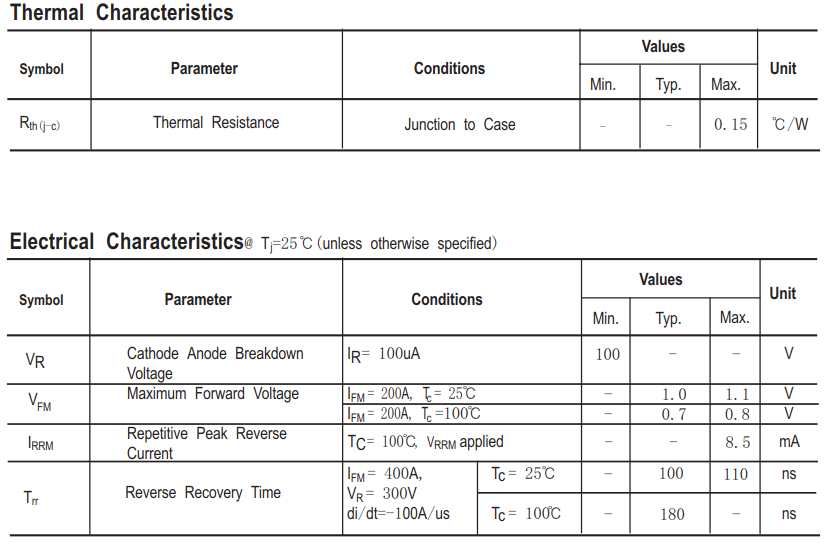

400A/100V快恢复二极管模块HFB400MD1电气特性
400A/100V快恢复二极管模块HFB400MD1电气特性

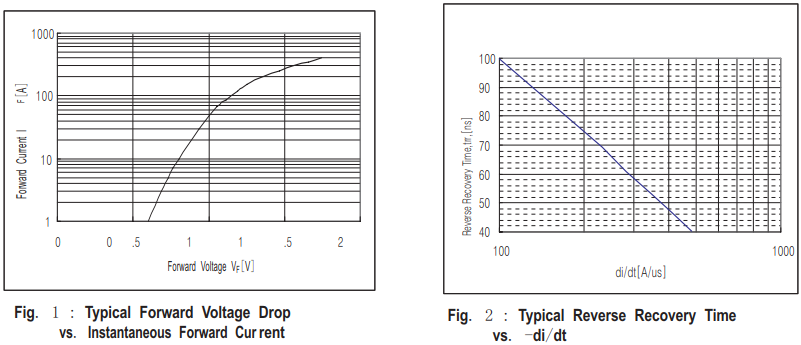

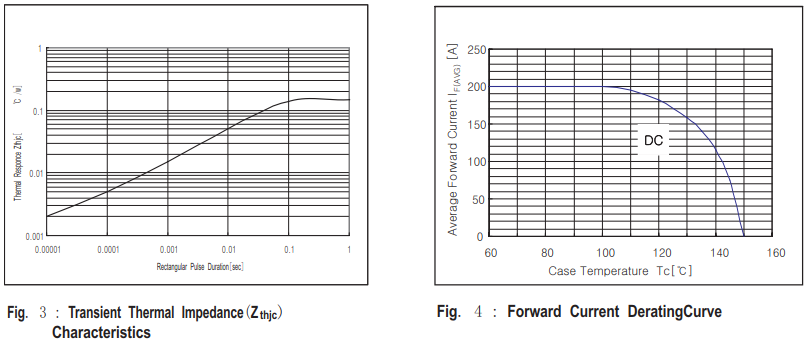

HFB400MD1特性曲线图
HFB400MD1特性曲线图
HFB400MD1特性曲线图

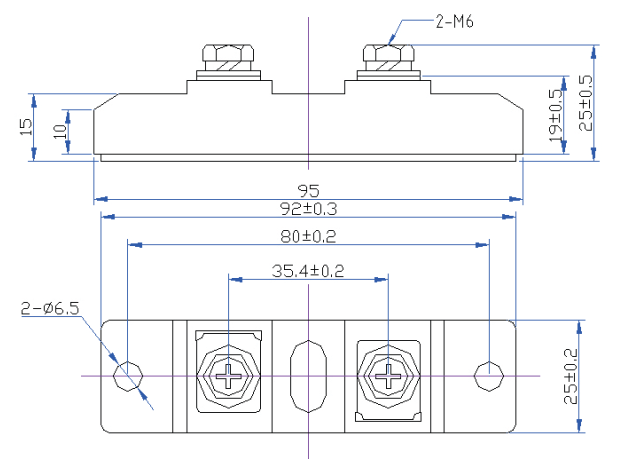

HFB400MD1封装结构与尺寸图
HFB400MD1封装结构与尺寸图

 快恢复二极管模块工艺结构和特点
 本模块是由二个或二个以上的FRED芯片按一定的电路(见图1)连成后共同封装在一个外壳内制成,模块分绝缘型(模块铜底板对各主要电极的绝缘耐压Uiso≥2.5kv)和非绝缘型二种,其特点
  (1)采用高、低温氢(H2)、氮(N2)混合气体保护的隧道炉和热板炉二次焊接工艺,使焊接温度、焊接时间和传送带速度之间有最佳的匹配,并精确控制升温速度、恒温时同和冷却速度,使焊层牢固,几乎没有空洞,从而降低了模块热阻、保证模块出力,根据模块电流的大小,采用直接焊接或铝丝超声键合等方法引出电极,用RTV橡胶、及组份弹性硅凝胶和环氧树脂等三重保护,又加采用玻璃钝化保护的、不同结构的进口FRED芯片,使模块防潮、防震,工作稳定。
  (2)铜底板预弯技术:模块采用了高导热、高绝缘、机械强度高和易焊接,且热膨胀系数很接近硅芯片的氮化铝陶瓷覆铜板(ALNDBC板),使焊接后各材料內应力最低,热阻最小,并避免了芯片因应力而破裂。为了解决铜底板与DBC板间的焊接问题,除采用铜银合金外。并在焊接前对铜底板进行一定弧度的预弯。如图2(a),焊后如图2(b),这种铜底板尚存在一定弧度的焊成品,当模块压装在散热器上时,能保证它们之间的充分接触,有利于热传导,从而使模块的接触热阻大大降低,有利于模块的出力和可靠性。


  海飞乐技术快恢复二极管模块采用台湾芯片及先进的工艺技术封装,为您提供优质、高效的产品,和国外产品相比,我司的该款产品具有货期短、性价比高等优点。更多相关产品资料请联系我司客服,我们期待您的咨询与合作!
