600V300A快恢复模块HFB300MD6


快恢复模块HFB300MD6性能与应用
  HFB300MD6快恢复模块，反向恢复电压600V，正向电流300A，低正向电压降1.2V。在P型、N型硅材料中间增加了基区I，构成P-I-N硅片。由于基区很薄，反向恢复电荷很小，不仅大大减小了trr值，还降低了瞬态正向压降，使管子能承受很高的反向工作电压，快恢复二极管模块的反向恢复电荷进一步减小，使其trr可低至100ns。低正向压降，开关特性好，减少电磁干扰与开关损耗，提高可靠性。用于开关电源、脉宽调制器（PWM）、不间断电源（UPS）、交流电动机变频调速（VVVF）、高频加热等装置中，作高频、大电流的续流二极管或整流管，是极有发展前途的电力、电子半导体器件。

快恢复模块HFB300MD6特点
反向恢复电压：Vrrm=600V
低正向电压降：VF（typ.）=1.2V
平均正向电流：IF（AV.）=300A @Tc=100℃
超快速反向恢复时间：Trr（typ.）=100ns
减少电磁干扰与开关损耗
非绝缘型封装

快恢复模块HFB300MD6应用
逆变焊机
不间断电源
开关电源
电机驱动
大功率转换器

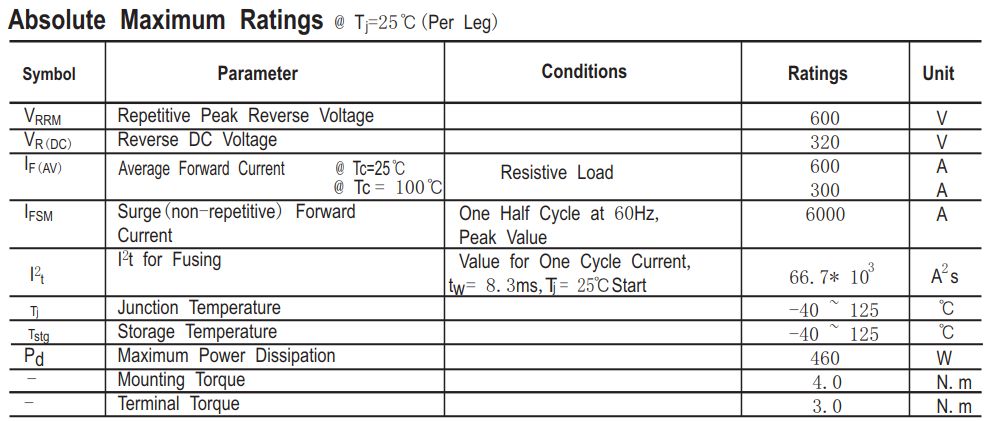

600V300A快恢复模块HFB300MD6主要参数

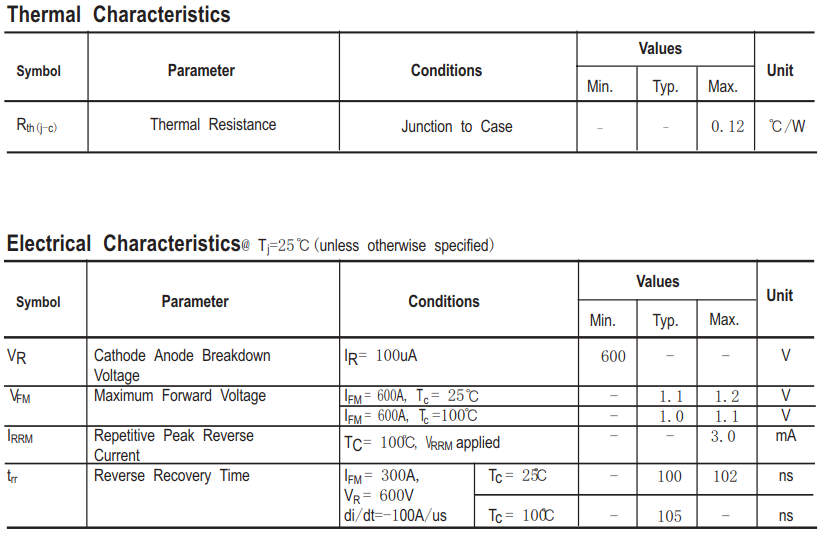

600V300A快恢复模块HFB300MD6电气特性

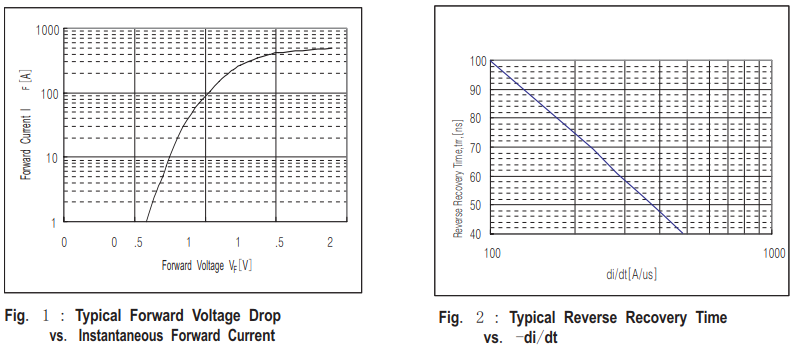

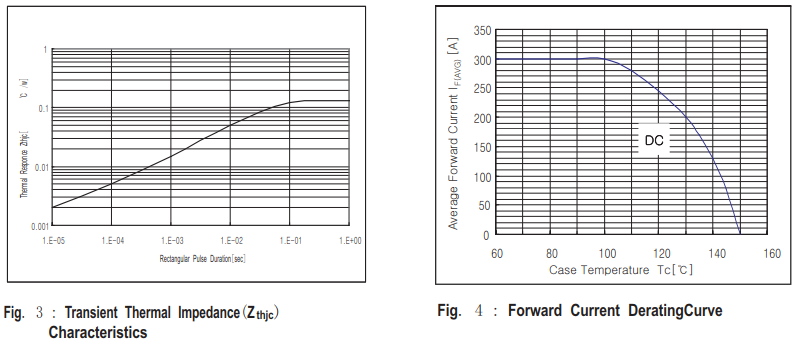

HFB300MD6特性曲线图

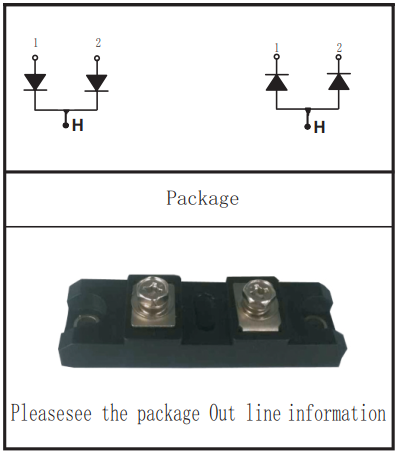

HFB300MD6封装结构与尺寸图
  快恢复二极管的常规检测
  用万用表检测快恢复二极管的方法基本与检测塑封硅整流二极管的方法相同。即先用R×1k档检测一下其单向导电性，一般正向电阻为45K左右，反向电阻为无穷大；再用R×1档复测一次，一般正向电阻为几Ω，反向电阻仍为无穷大。


  海飞乐技术快恢复模块采用台湾芯片及先进的工艺技术封装，为您提供优质、高效的产品，和国外产品相比，我司的该款产品具有货期短、性价比高等优点。更多相关产品资料请联系我司客服，我们期待您的咨询与合作！
