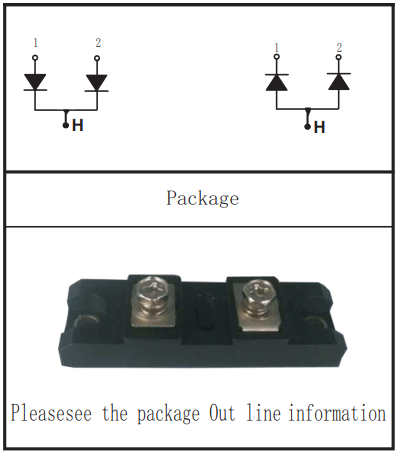

600A/100V快恢复二极管模块


快恢复二极管模块HFB600MD1性能与应用
  HFB600MD1快恢复二极管模块，反向恢复电压100V，正向电流600A，低正向电压降1.0V。具有软恢复特性、开关损耗低、恢复时间短、开关特性好、正向电流大等优点。应用于逆变焊机、不间断电源、开关电源、电机驱动和转换器等领域，主要起到高频整流、续流、吸收、隔离和箝位的作用，特性稳定，保证电力的安全、可靠、稳定的运行。

快恢复二极管与IGBT匹配技术的特点和优势
  1)对于IGBT模块选择合适的lGBT芯片与快恢复二极管芯片；
  2)设计更合理的芯片结构，改变IGBT芯片结构以及快恢复二极管的软度参数以求减小损耗和提高可靠性。
  3)在封装上进行更加合理的设计。
  4)在市场上现有的快恢复二极管与IGBT的条件下，选择合理的匹配参数。
  快恢复二极管与IGBT的匹配技术优势在于可以应用到任何包含IGBT应用的场合，比如可再生能源并网、孤岛供电、城市电网供电、电网互联、无功补偿、高压变频等领域，是实现节能减排，低碳社会的有力措施，是建设资源节约型和环境友好型社会所急需的电力系统关键技术。

快恢复二极管模块HFB600MD1特性
反向恢复电压：Vrrm=100V
低正向电压降：VF（typ.）=1.0V
平均正向电流：IF（AV.）=600A @Tc=100℃
超快速反向恢复时间：Trr（typ.）=100ns
减少电磁干扰与开关损耗
非绝缘型封装

快恢复二极管模块HFB600MD1应用
逆变焊机
不间断电源
开关电源
电机驱动
大功率转换器

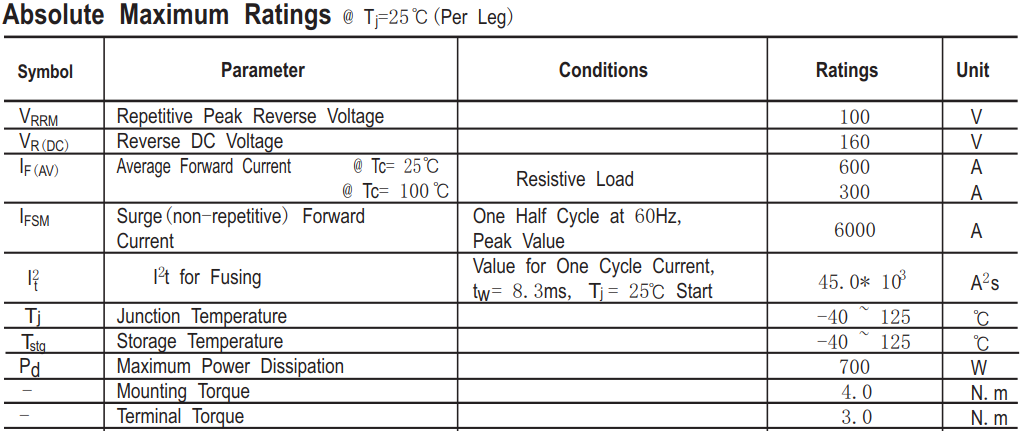

600A/100V快恢复二极管模块HFB600MD1主要参数
600A/100V快恢复二极管模块HFB600MD1电气特性

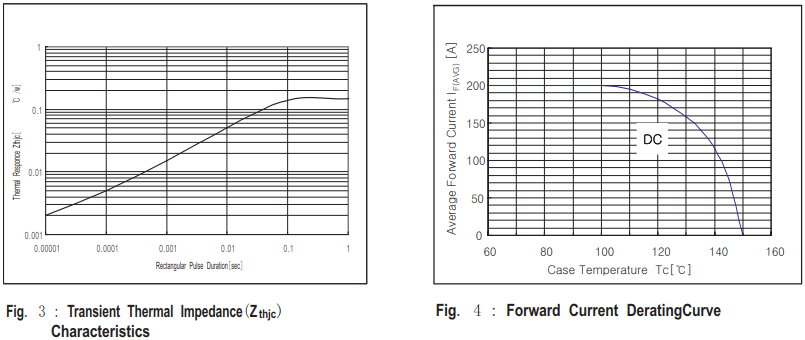

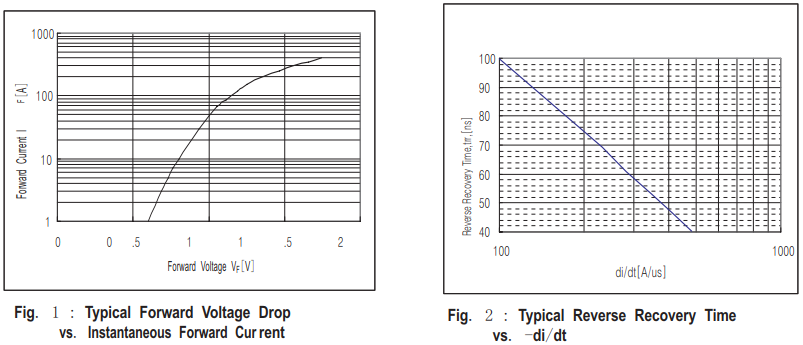

HFB600MD1特性曲线图

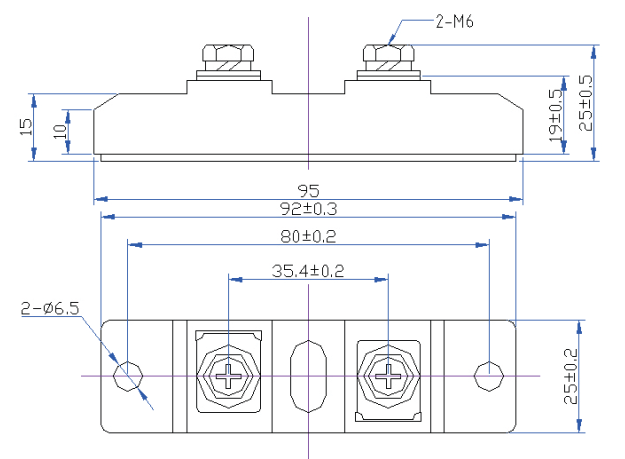

HFB600MD1封装结构与尺寸图
  快恢复二极管的过电流失效
  过电流失效是指快恢复二极管导通期间，浪涌电流通过时产生很高的通态功耗而导致的失效。在浪涌电流期间，由大电流和高压降产生很高的损耗，导致温度上升。最高温度会出现在压焊点处，使周围表面的金属化电极熔化。失效位置通常在有源区内，表现为键合线引脚附近的金属化层被熔化。

  海飞乐技术快恢复二极管模块采用台湾芯片及先进的工艺技术封装，为您提供优质、高效的产品，和国外产品相比，我司的该款产品具有货期短、性价比高等优点。更多相关产品资料请联系我司客服，我们期待您的咨询与合作！
