60A/300V肖特基二极管


60A/300V肖特基二极管性能与应用
  海飞乐肖特基二极管HS6030PD，反向重复峰值电压300V，正向电流60A，其主要特点是正向导通压降小（约0.85V），反向恢复时间短和开关损耗小，是一种低功耗、超高速半导体器件。应用于开关电源，减少功耗提高效率。

60A/300V肖特基二极管特点
超快恢复
125℃工作结温度
高频运行
低功耗
低反向漏电流
高浪涌能力
沟槽式肖特基二极管

HS6030PD绝对最大额定值
VRRM 反向重复峰值电压: 300V
IF(AV) 连续正向电流（TC = 110℃）: 60A
IFSM 单脉冲正向电流（TC = 25℃）: 600A
IFRM 最大重复正向电流（20kHz）: 150A
TJ 最高工作结温: 125℃

HS6030PD电气参数规格(TJ=25℃)
VR击穿电压(IR = 100µA): 300V
VF正向电压(单管；IF=30A; Tj=125℃): 0.85V
IR反向漏电流(单管；VR=300V; Tj=150℃): 10μA
Tstg储存温度: -55~125℃

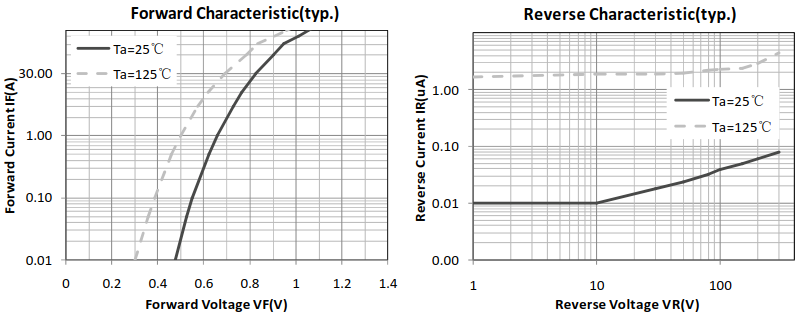

60A/300V肖特基二极管特性曲线

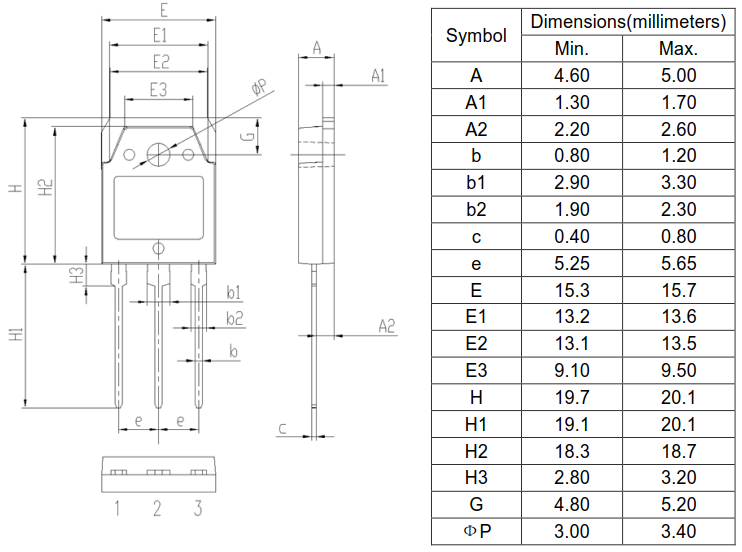

60A/300V肖特基二极管封装尺寸
  HS6030PD肖特基二极管检测方法
  肖特基二极管应先测出其公共端，判别出是共阴对管，还是共阳对管，然后再分别测量两个二极管的正、反向电阻值。现以两只分别为共阴对管和共阳对管的肖特基二极管测试为例，说明具体的检测方法，将引脚分别标号为1、2和3，万用表置于“R×1’’挡进行下述三步测试。
  第一步:测量1、3引脚正、反向电阻值，若为无穷大，则说明这两个电极无单向导电性。
  第二步:将黑表笔接1引脚、红表笔接2引脚，如果测得的阻值为尤穷大，冉将红黑表笔对调进行测量，如果所测阻值为2.5~3.5Ω，则说明2、1引脚具有单向导电特性，且2引脚为正、1引脚为负。
  第三步:将黑表笔接3引脚、红表笔接2引脚，如果测得的阻值为无穷大，再调换红黑表笔后进行测量，如果所测阻值为2.5~3.5Ω，则说明2、3引脚具有单向导电特性，且2引脚为正、3引脚为负。
  根据上述三步测量结果，即可判断被测肖特基二极管为一只共阳对管，其中2引脚为公共阳极，1、3引脚为两个阴极。相反的则为共阴对管。



  海飞乐技术肖特基二极管采用台湾芯片及先进的工艺技术封装，为您提供优质、高效的产品，和国外产品相比，我司的该款产品具有货期短、性价比高等优点。更多相关产品资料请联系我司客服，我们期待您的咨询与合作！
