600A/100V肖特基二极管


600A/100V肖特基二极管性能与应用
  肖特基（Schottky）二极管也称肖特基势垒二极管（简称SBD），是由金属与半导体接触形成的势垒层为基础制成的二极管，其主要特点是正向导通压降小（约0.45V），反向恢复时间短和开关损耗小，是一种低功耗、超高速半导体器件。肖特基二极管在结构原理上与PN结二极管有很大区别，它的内部是由阳极金属（用钼或铝等材料制成的阻挡层）、二氧化硅（SiO2）电场消除材料、N-外延层（砷材料）、N型硅基片、N+阴极层及阴极金属等构成。在N型基片和阳极金属之间形成肖特基势垒。当在肖特基势垒两端加上正向偏压（阳极金属接电源正极，N型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。
  海飞乐技术600A/100V肖特基二极管模块，关断过程快，开关损耗小，转换时间短。可作快速、大功率、低功耗、高耐压整流器、保护电路的功率器件使用，在逆变焊机、开关电源、转换器等应用有着良好的表现，提高效率和使用频率，减少电路噪声。

600A/100V肖特基二极管特点
超快反向恢复时间
软反向恢复特性
低反向恢复损耗
低正向电压
高浪涌电流特性
低电感封装

600A/100V肖特基二极管应用
逆变焊机
不间断电源（UPS）
电镀电源
超声波清洗机和焊机
转换器和斩波器
功率因数校正电路

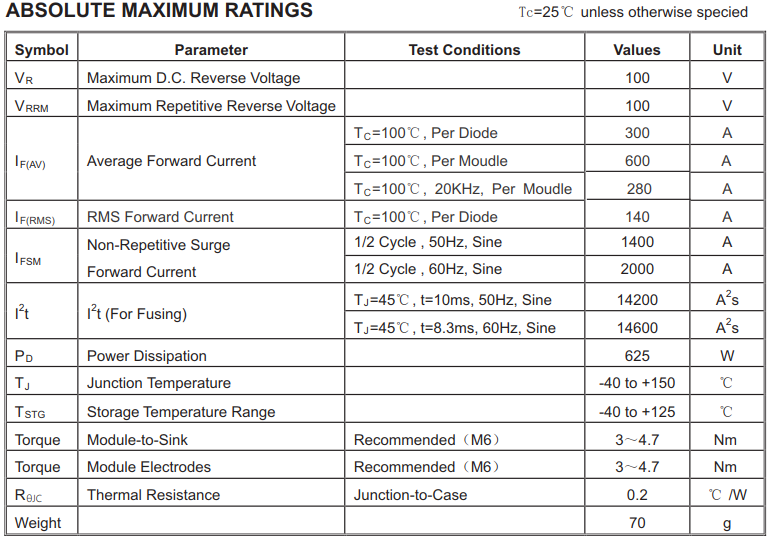

600A/100V肖特基二极管主要参数

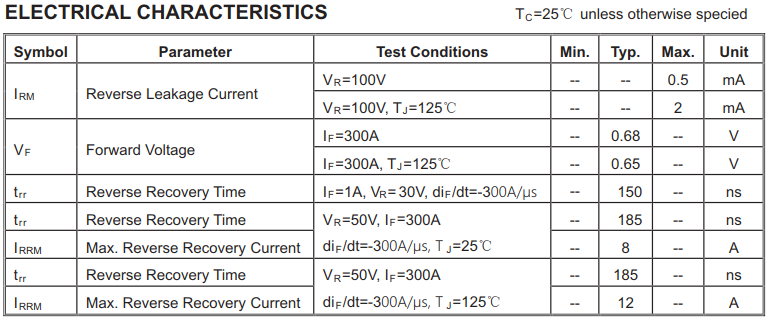

600A/100V肖特基二极管电气特性

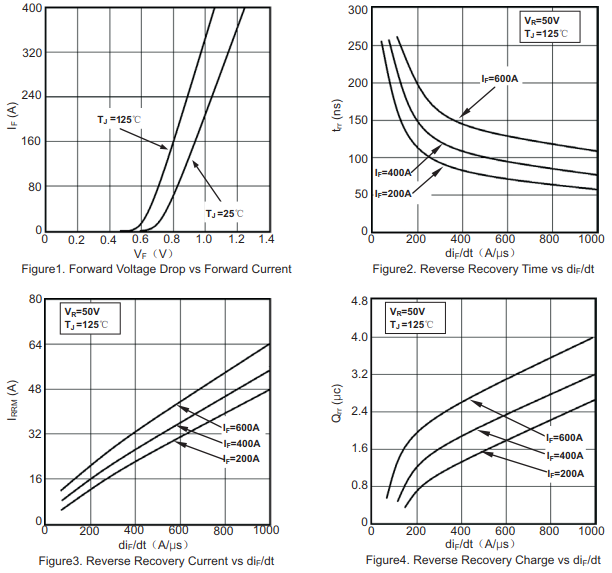

600A/100V肖特基二极管特性曲线图

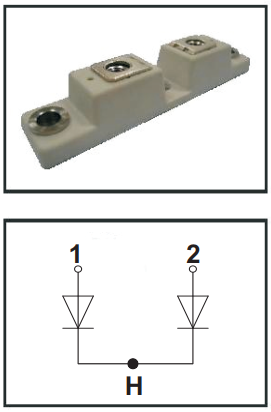

600A/100V肖特基二极管封装结构与尺寸图
快恢复二极管和肖特基二极管的正向导通压对比
  快恢复二极管有0.8-1.1V的正向导通压降，35-85nS的反向恢复时间，在导通和截止之间迅速转换，提高了器件的使用频率并改善了波形。快恢复二极管在制造工艺上采用掺金，单纯的扩散等工艺，可获得较高的开关速度，同时也能得到较高的耐压.目前快恢复二极管主要应用在逆变电源中做整流元件.

  肖特基正向导通压降仅0.4V左，快恢复二极管0.6V， 总的来说，由于肖特基二极管中少数载流子的存贮效应甚微，所以其频率响仅为RC时间常数限制，因而，它是高频和快速开关的理想器件。其工作频率可达100GHz。并且，MIS（金属－绝缘体－半导体）肖特基二极管可以用来制作太阳能电池或发光二极管。



  海飞乐技术600A/100V肖特基二极管采用台湾芯片及先进的工艺技术封装，为您提供优质、高效的产品，和国外产品相比，我司的该款产品具有货期短、性价比高等优点。更多相关产品资料请联系我司客服，我们期待您的咨询与合作！
