整流滤波电路工作原理

作者：海飞乐技术时间：2017-02-16 15:16

一、整流与滤波电路

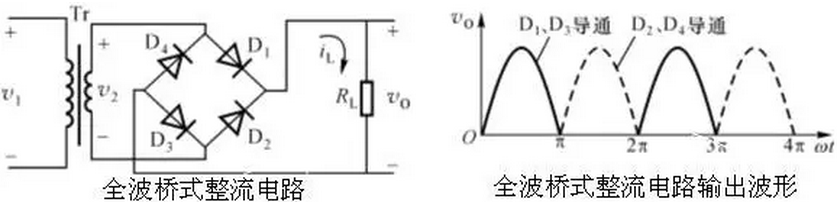

整流电路的任务是利用二极管的单向导电性，把正、负交变的50Hz电网电压变成单方向脉动的直流电压。

整流电路只是将交流电变换为单方向的脉动电压和电流，由于后者含有较大的交流成分，通常还需在整流电路的输出端接入滤波电路，以滤除交流分量，从而得到平滑的直流电压。

由波形可知：

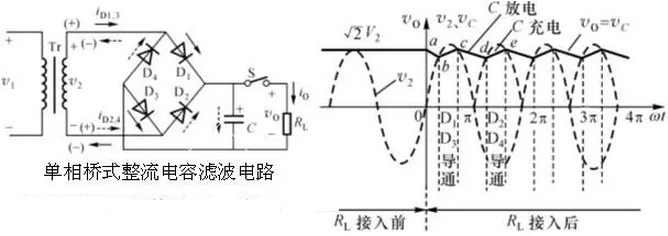

1.开关S打开时，电容两端电压为变压器付边的最大值

。

2 .开关S闭合，即为电容滤波电阻负载，当变压器付边电压大于电容上电压时

，电容充电，输出电压升高，当

时电容放电，输出下降。如此充电快，放电慢的不断反复，在负载上将得到比较平滑的输出电压。当负载电阻越大时，放电越慢，纹波电压越小，负载电阻小时，放电快，纹波大，而且输出电压低。

为此有三种情况下的输出电压估算值：

1)电容滤波，负载开路时

。

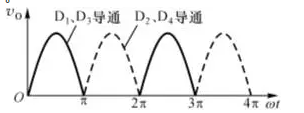

2)无电容滤波，电阻负载时，输出电压平均值为：

。

3)电容滤波，电阻负载时通常用下式进行估算

估算。

为确保二极管安全工作，要求：不同电子设备要求其电源电压的平滑程度不同，为此可采用不同的滤波电路。常见的有电容滤波、电感滤波和复式滤波电路(两个或两个以上滤波元件组成)。
