二极管钳位电路整理

作者：海飞乐技术时间：2017-02-17 17:56

钳位电路简介

(1)功能：将输入讯号的位准予以上移或下移，并不改变输入讯号的波形。

(2)基本元件：二极管D、电容器C及电阻器R（直流电池VR）。

(3)类别：负钳位器与正钳位器。

(4)注意事项:D均假设为理想，RC的时间常数也足够大，不致使输出波形失真。任何交流讯号都可以产生钳位作用。

负钳位器：

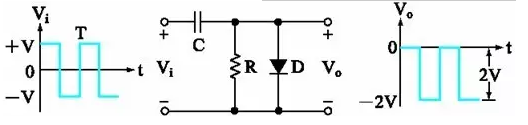

（1）简单型

工作原理：
Vi正半周时,DON，C充电至V值,Vo=0V。
Vi负半周时，DOFF，Vo=－2V。
（2）加偏压型

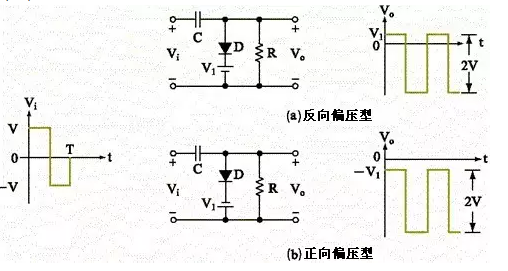

加偏压型电路

工作原理:
Vi正半周时，二极管DON，C被充电至V值（左正、右负），Vo=+V1(a)图或－V1(b)图。
Vi负半周时，二极管DOFF，RC时间常数足够大，Vo=VC+Vi（负半周）=2V。
几种二极管负钳位器电路比较:
几种二极管钳位电路对比

正钳位器

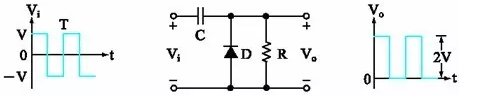

(1)简单型

工作原理

Vi负半周时，DON，C充电至V值（左负、右正），Vo=0V。

Vi正半周时，DOFF，Vo=VC+Vi（正半周）=2V。

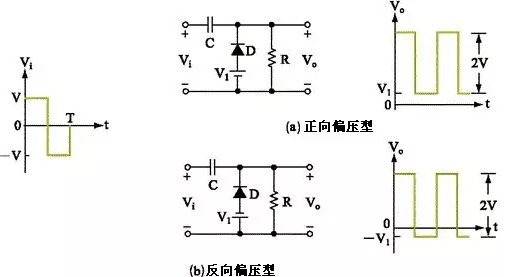

(2)加偏压型

判断输出波形的简易方法：

1、由参考电压V1决定输出波形于坐标轴上的参考点。

2、由二极管D的方向决定原来的波形往何方向移动，若二极管的方向为，则波形必须向上移动；若二极管的方向为，则波形必须往下移动。

3、决定参考点与方向后，再以参考点为基准，将原来的波形画于输出坐标轴上，即为我们所求。

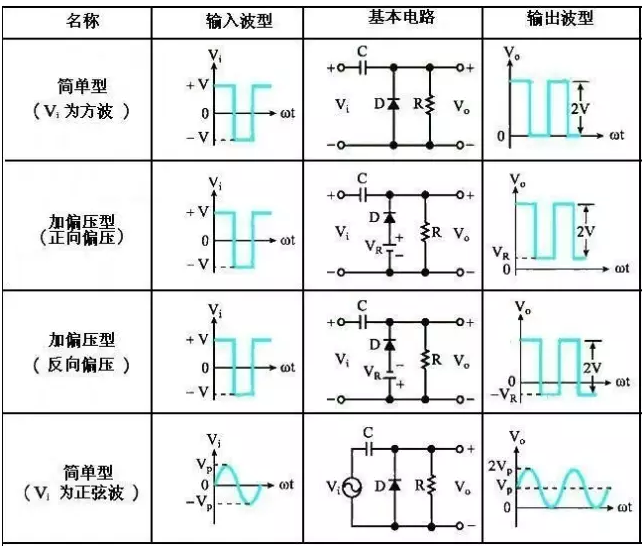

几种二极管正钳位器电路比较
