FR104快恢复二极管参数与代换型号

作者：海飞乐技术时间：2018-05-23 20:32

FR104是快恢复整流二极管，常用于频率较高的开关电源整流电路中，开关电源中的整流二极管必须具有正向压降低、快速恢复的特点，还应具有足够大的输出功率，FR104特别适合于在小功率的、输出电压在12V左右的辅助电源电路中使用。

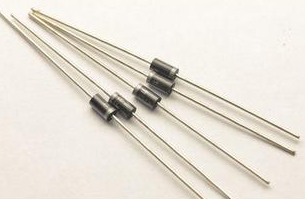

FR104快恢复二极管参数的是封装DO-41，正向电流 1.0A，反向电压400V，快恢复时TRR=500NS.VRRM=400V，VRMS=280V，VDC=400V，IO=1A，IFSM=30ARS3FS：阻尼二极管，VRM=1500V，IF=2A，IFSM=50A。

FR104二极管代换型号

由于FR104工作频率较高，大多数场合只能用工作频率比它高的快恢复二极管型号来代换。以高频易低频是可以的，反之不行。 FR104可代换的型号很多，如1N4936、1N4937、1N4944.1N4947、1S1834、BA157、BA158以及海飞乐技术有限公司的1A/400V快恢复二极管。

快速恢复整流二极管反向恢复时间莎Ⅱ减小到了毫微秒级，因此，大大提高了电源的效率。据经验，在选择快速恢复整流二极管时，其反向恢复时间至少应该是开关晶体管的上升时间的1／3。这两种整流二极管还减少了开关电压尖峰，而这种尖峰直接影响输出直流电压的纹波。另外，虽然某些称为软恢复型整流二极管的噪声较小，但是它们的反向恢复时间较长，反向电流也较大，因而使得开关损耗增大，并不能满足开关电源的工作要求。
