单相桥式整流电路图 参数计算

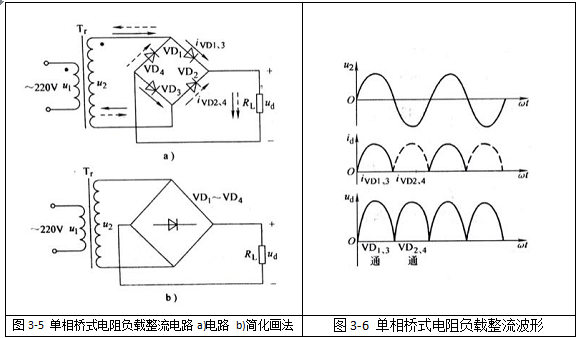

(1)基本概念：单相全波整流电路，由于变压器二次绕组有中心抽头，两个绕组轮流工作，所以变压器利用率低，整流二极管承受的反向电压UVDM较大。为了克服上述缺点，可以采用单相桥式整流电路，如图3-5a所示，图3-5b是其简化画法。其波形如图3-6所示。

  单相桥式整流电路的性能参数与单相全波整流电路计算方法相同。对二极管参数的选择，同样根据二极管平均电流IVD(AV)和承受的最大反压UVDM，只是与式(3-6)不同，这里   (2)计算举例

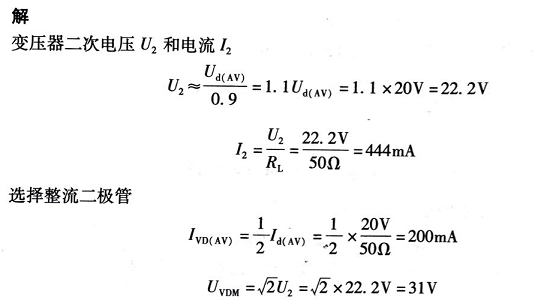

  【例2】桥式整流电路如图3-5a所示，负载电阻Rt=50Ω，要求输出直流电压为20V。确定电源变压器二次电压和电流；选择合适的整流二极管。

整流管的lF>IVD(AV)，URM>UVDM，可选择2CP1D（其IF=500mA，URM=100V）。
