单相全波整流电路图 参数计算
作者：海飞乐技术 时间：2017-03-18 16:00
(1)基本概念：为使负载电阻RL在电源电压的整个周期内都有电压和电流，从而提高输出直流电压和减少脉动系数。可采用全波整流电路。单相全波电阻负戴整流电路如图3-4a所示。

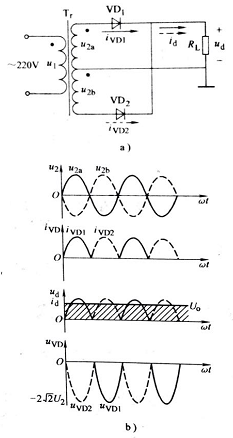

图3-4单相全波电阻负载整流电路及波形a)电路b)波形
由该图可知，电路采用二次侧带中心抽头的电源变压器Tr、，可看作是由两个单相半波整流电路组合而成。u2a、u2b，为两个大小相等、相位相反的二次电压(均以中心抽头为参考点)。u2a、u2b、ud、id、uVD、iVD旳波形如图3-4b所示。

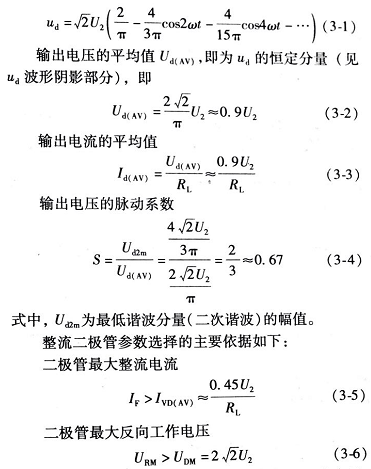

输出电压瞬时值
(2)计算举例
例1 全波整流电路如图3-4a所示，已知变压器二次电压为

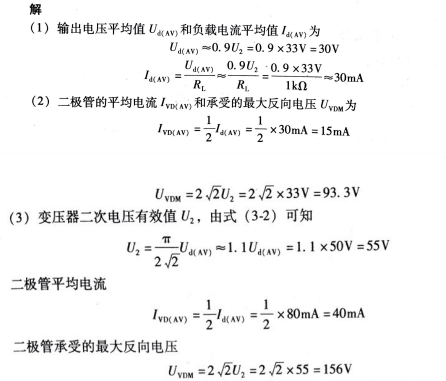

，忽略二极管正向压降和变压器内阻，试求：（1）输出电压平均值Ud(AV)和负载电流平均值Id(AV)；（2）整流二极管的平均电流IVD(AV)和最大反向电压UVDM；（3）若已知Ud(AV)=50V，Id(AV)=80mA，试计算变压器二次电压有效值U2，并选择合适的整流二极管。
可选用额定电流IF为100mA，最大反向工作电压URM大于200V的二极管。
