图文详解如何判断二极管的正负极

  为了能够快速准确的使用二极管，海飞乐技术为您讲解如何判断二极管的正负极。

  二极管的正负极判断方法：

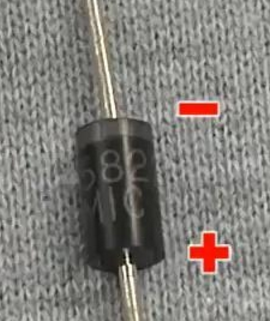

  1. 一般二极管直接可以看出正负极，整流管一头有色环的为负极，稳压管一样；对于普通二极管，可以看管体表面，有白线的一端为负极。

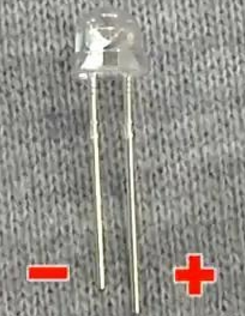

  2. 对于发光二极管，引脚长的为正极，短的为负极。
  发光管也可看其透明泡的内部，有两个电极，小头的为正极，大头的为负极。
  3. 如果引脚被剪得一样长了，发光二极管管体内部金属极较小的是正极，大的片状的是负极。

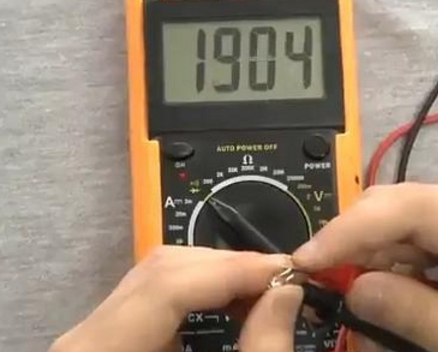

  4. 如果眼睛近视看不清，可根据二极管的正向电阻小，反向电阻大的特点用万用表测，用万用表R×100或1000欧挡测出正，反向两个电阻值，凡测出几百欧小电阻值的跟黑表笔相连的为正极，另一端为负极，凡测出几百千欧的大电阻则与红表笔相连的为正极，另一端为负极。(打开万用表，将旋钮拨到通断档，将红黑表笔分别接在两个引脚。若有读数，则红表笔一端为正极；若读数为“1”，则黑表笔一端为正极。)
  整流二极管正负极的判定口诀：二极管有两个极，一个阳极一阴极。 分辨极性较简单，首先可看图表记。 三角一端极为阴，短杠一端为阳极。没有图表看外形，较圆一端为阳极。 较大规格带螺丝，螺丝一端为阳极。若不放心用表量，万用电表准备齐。乘以一百电阻档，两笔分别接电极。 正反两次比阻值，一大一小记仔细。阻值小时看表笔，红阳黑阴定电极。 其他人还看了
