二极管连接反向电压时需要注意的问题

  二极管接线，要分清楚正负极，用万用表量一下。（打开万用表，将旋钮拨到通断档，将红黑表笔分别接在两个引脚。若有读数，则红表笔一端为正极；若读数为“1”，则黑表笔一端为正极。）

  二极管的正向接法就是，正电位接二极管的正极，负电位接二极管的负极。如下图正向并联一个二极管：


  二极管接反向电压时，存在着一个耐压的问题：如果加在二极管的反向电压过高，二极管受不了，就会击穿，此时二极管不在处于截止状态，而是处于导通状态。如果我们设定一个击穿电压，当达到反向击穿电压时，二极管会击穿导通。如果现在电压又小于了击穿电压，二极管会怎么样？对于普通二极管，此时还会处于导通状态，这意味着二极管已经失去了反向截止的作用了。
　　
  所以要对二极管进行反向电压的连接时，不同的厂家一般都会有其不同的做法，TVS二极管生产厂家就会选择开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管，应选用工作频率较高、反向恢复时间较短的整流二极管或选择快恢复二极管。

  二极管接线案例
  续流二极管在断电的时候使用，如果正接了，通电就短路了。它的作用是断电时与感性线圈构成回路，释放线圈里剩余的磁而产生的电。正常通电是处于截至状态。

  为了防止电源受外电路的反向电压时损坏电源。比如电源接了电感电路，突然断电，电感上会产生反向电压，电源接了输入端颠倒正负极的二极管，电感上反向电压就和二极管电路构成电流通路，被二极管钳位，不会在电源上产生反向过电压损坏电源。

  续流二极管应该加到感性负载的两端，感性负载的特性就是电流不能突变，有和无都需要有个过程。常见的感性负载有继电器线圈、电磁阀。
  继电器与续流二极管接法
  直流继电器的线圈需要并联一个续流二极管，以短路线圈电流断电瞬间，由线圈感生的高压反向电。

  续流二极管的并联方向应与工作电压方向相反，也就是不影响线圈正常的工作。具体就是二极管的正极要接电源来电的负极方向（也就是相反的意思）。

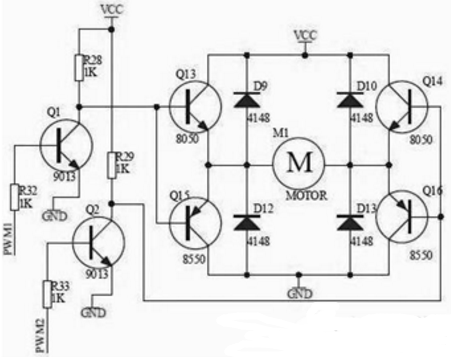

  H桥电路直流电机正反转的续流二极管的接法，如下图所示：
