快恢复二极管应用：DC/DC电路升压原理
作者：海飞乐技术 时间：2017-01-09 17:55
升压式DC/DC变换器主要用于输出电流较小的场合，只要采用1~2节电池便可获得3~12V工作电压，工作电流可达几十毫安至几百毫安，其转换效率可达70%-80%。
升压式DC/DC变换器的基本工作原理如图所示。电路中的VT为开关管，当脉冲振荡器对双稳态电路置位(即Q端为1)时，VT导通，电感VT中流过电流并储 存能量，直到电感电流在RS上的压降等于比较器设定的闽值电压时，双稳态电路复位，即Q端为0。此时VT截止，电感LT中储存的能量通过一极管VD1供给 负载，同时对C进行充电。当负载电压要跌落时，电容C放电，这时输出端可获得高于输大端的稳定电压。输出的电压由分压器R1和R2分压后输入误差放大器， 并与基准电压一起去
控制脉冲宽度，由此而获得所需要的电压，即V0=VR*(R1/R2+1)式中:VR——基准电压。

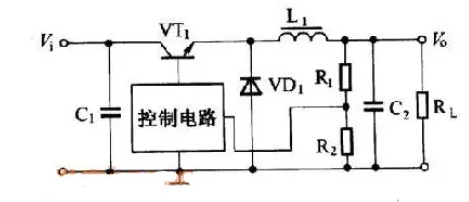

降压式DC/DC变换器的输出电流较大，多为数百毫安至几安，因此适用于输出电流较大的场合。降压式DC/DC变换器基本工作原理电路如图所示。VT1为开关管，当VT1导通时，输入电压Vi通过电感L1向负载RL供电，与此同时也向电容C2充电。
在 这个过程中，电容C2及电感L1中储存能量。当VT1截止时，由储存在电感L1中的能量继续向RL供电，当输出电压要下降时，电容C2中的能量也向RL放 电，维持输出电压不变。二极管VD1为续流二极管，以便构成电路回路。输出的电压Vo经R1和R2组成的分压器分压，把输出电压的信号反馈至控制电路，由 控制电路来控制开关管的导通及截止时间，使输出电压保持不变。
DC/DC升压稳压器原理图
DC/DC升压有三种基本工作方式：
一种是电感电流处于连续工作模式，即电感上电流一直有电流；
一种是电感电流处于断续工作模式，即在开关截止末期电感上电流发生断流；
还有一种是电感电流处于临界连续模式，即在开关截止期间电感电流刚好变为“0”时，开关又导通给电感储能。
