二极管在全波整流电路中的应用

  1. 工作原理

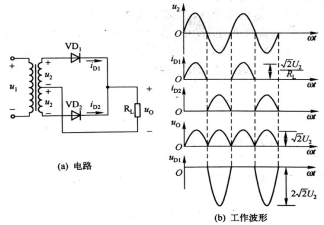

  在单相半波整流电路的基础上增加一个变压器副边绕组u₂和一个整流二极管VD₂，即组成了如图1(a)所示的单相全波整流电路。
  在u₂的正半周，整流管VD₁导通，电流i_D1经过VD₁流向负载R_L，在R_L上产生上、下负的单向脉动电压，此时VD₂因承受反向电压而截止；在u₂的负半周，整流管VD₂导通，电流i_D2经过VD₂流向负载R_L，在R_L上也产生上正、下负的单向脉动电压，此时VD₁受反向电压而截止。这样，在u₂的整个周期内，R_L上均能得到单方向的直流脉动电压，为全波整流电路，其波形如图1(b)所示。


  2. 输出电压及输出电流的平均值
  若设整流二极管VD₁和VD₂为理想二极管，并忽略变压器内阻，全波整流输出直流脉动电压u_O的平均值U_O(AV)为   式(1)说明全波整流电路负载所得直流电压约为电源变压器副边有效值的90%。输出平均电流I_O(AV)为
  3. 二极管的极限参数选择
  1)最大整流平均电流I_F
  在全波整流电路中，每个二极管的平均电流是输出平均电流的一半，即   应选择整流二极管的最大整流平均电流l_F>I_D(AV)。
  2)最高反向工作电压U_R
  从全波整流电路可知，在u₂的正、负半周，VD₁和VD₂轮流导通，截止的二极管将承受两倍的u₂电压，即每个二极管承受的最大反向电压U_RM为   应选择整流二极管最高反向工作电压U_R>U_RM。
  综上所述，与单相半波整流电路相比，单相全波整流电路输出电压平均值是其两倍，而且脉动减小；但是，二极管承受的最大反向电压也是其两倍，且变压器因两个绕组交替供电而造成利用率低。
