二极管在桥式整流电路中的应用
作者:海飞乐技术 时间:2017-09-08 11:57
1. 工作原理
针对全波整流电路的缺点,产生了桥式整流电路,如图1(a)所示。图中的整流二极管VD1~VD4接成桥路,因此得名。
在电源变压器副边电压u2的正半周,整流管VD1、VD2导通,电流经过VD1、RL、VD2,在负载RL上产生上正、下负的单向脉动电压,此时VD3、VD4因承受反向电压而截止;在u2的负半周,整流管VD3、VD4导通,电流经过VD3、RL、VD4,在RL上也产生上正、下负的单向脉动电压,此时VD1、VD2因承受反向电压而截止。这样,在u2的整个周期内,RL上均能得到直流脉动电压,这与全波整流电路一样。它与全波整流电路不同之处是,每个半周都有两个二极管导通,且由于变压器副边只有一个绕组,因而每个二极管截止时所承受的反向电压为u2,仅是全波整流电路的一半。所有波形如图1(d)所示。桥式整流电路还可以有其他的画法,如图1(b)、(c)所示。

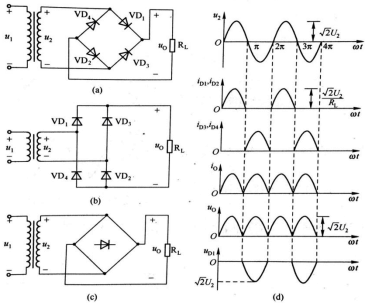

图1 桥式整流电路
2. 输出电压及输出电流的平均值
若设整流二极管VD1~VD4为理想二极管,并忽略变压器内阻,桥式整流输出直流脉动电压uO的平均值UO(AV)为
(1)
输出平均电流IO(AV)为
IO(AV)=UO(AV)/RL≈0.9 U2/RL (2)
3. 二极管的极限参数选择
1)最大整流平均电流IF
在桥式整流电路中,每个二极管只在半个周期导通,因而流过每个二极管的平均电流仅为输出平均电流的一半,即
ID(AV)=IO(AV)/2=UO(AV)/2RL≈0.45 U2/RL (3)
应选择整流二极管的最大整流平均电流lF>ID(AV)。2)最高反向工作电压UR
在桥式整流电路中,截止的二极管承受的反向电压就是u2电压,而承受的最大反向电压URM为
综上所述,在u2相同的情况下,单相桥式整流电路输出电压平均值及其脉动成分和全波整流电路一样,而二极管承受的最大反向电压与半波整流电路相同,并节省电源变压器一个副边绕组。
