1200V400A快恢复模块HFB400DK12

快恢复模块HFB400DK12性能与应用
  HFB400DK12快恢复模块，反向恢复电压1200V，正向电流400A，低正向电压降1.2V，快速反向恢复时间130ns。低正向压降，开关特性好，减少电磁干扰与开关损耗，提高可靠性。快恢复模块HFB400DK12现已批量在大功率开关电源、高频逆变电焊机、高频逆变开关型电镀电源、高频快速充电器以及高频调速装置等场合使用，结果非常令人满意。

快恢复模块HFB400DK12特点
反向恢复电压：Vrrm=1200V
低正向电压降：VF（typ.）=1.2V
平均正向电流：IF（AV.）=200A @Tc=100℃
超快速反向恢复时间：Trr（typ.）=130ns
减少电磁干扰与开关损耗
非绝缘型封装

快恢复模块HFB400DK12应用
逆变焊机
不间断电源
开关电源
电机驱动
大功率转换器

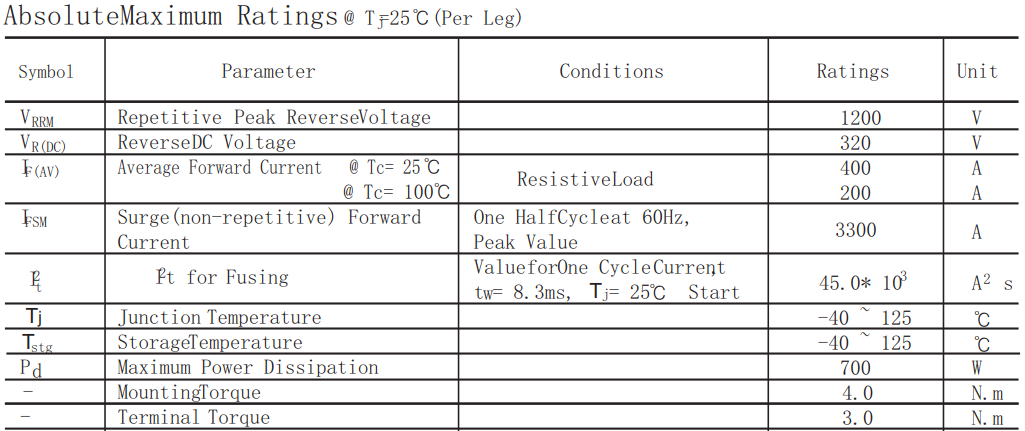

1200V400A快恢复模块HFB400DK12主要参数

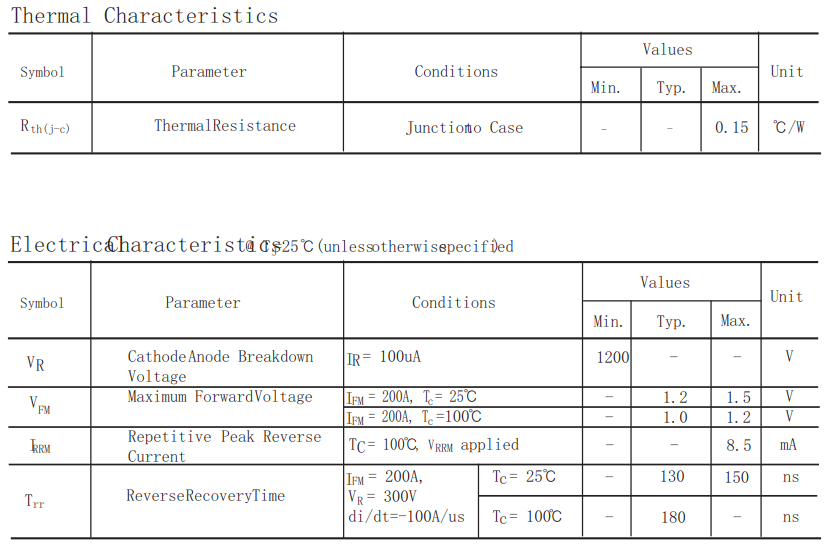

1200V400A快恢复模块HFB400DK12电气特性

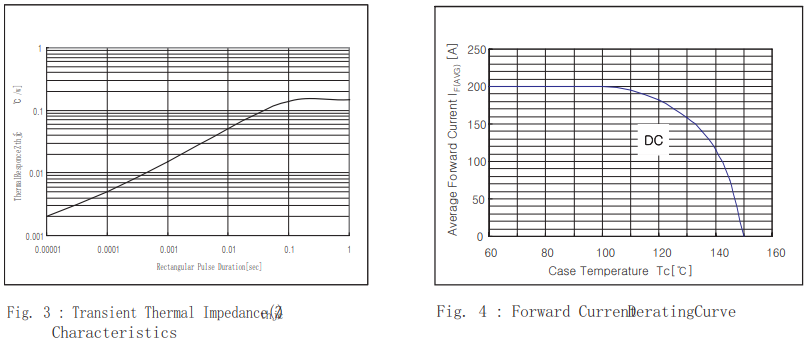

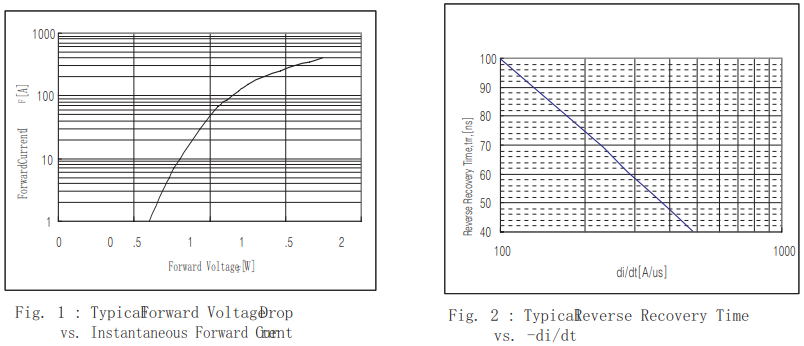

HFB400DK12特性曲线图

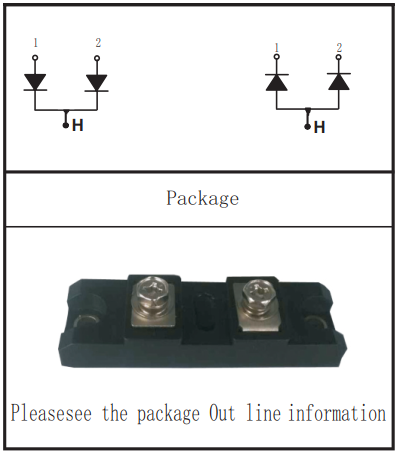

HFB400DK12封装结构与尺寸图
快恢复二极管选型需要注意的三个重要参数
  1、额定正向工作电流。是指快恢复二极管长期连续工作时允许通过的最大正向电流值。因为电流通过管子时会使管芯发热，温度上升，温度超过容许限度（硅管为140左右，锗管为90左右）时，就会使管芯过热而损坏。所以，快恢复二极管使用中不要超过快恢复二极管额定正向工作电流值。
  2、最高反向工作电压。加在快恢复二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。为了保证使用安全，规定了最高反向工作电压值。
  3、反向电流。反向电流是指快恢复二极管在规定的温度和最高反向电压作用下，流过快恢复二极管的反向电流。反向电流越小，管子的单方向导电性能越好。值得注意的是反向电流与温度有着密切的关系，大约温度每升高10，反向电流增大一倍。


  海飞乐技术快恢复模块采用台湾芯片及先进的工艺技术封装，为您提供优质、高效的产品，和国外产品相比，我司的该款产品具有货期短、性价比高等优点。更多相关产品资料请联系我司客服，我们期待您的咨询与合作！
