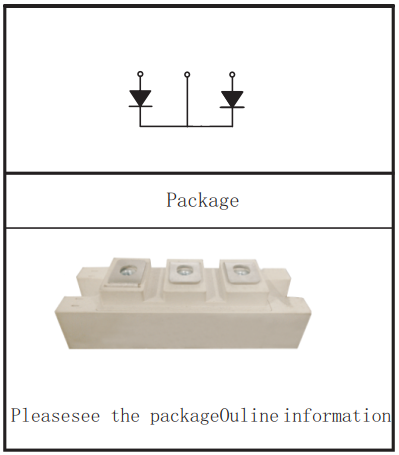

600A/600V快恢复二极管模块


快恢复二极管模块HFM600IDK06性能与应用
  HFM600IDK06快恢复二极管模块，反向恢复电压600V，正向电流600A，反向恢复时间100ns。低正向压降，开关特性好，减少电磁干扰与开关损耗，提高可靠性。应用于不间断电源、开关电源、交流电机的变频调速器、脉宽调制器(PWM)等电路中作高频、高压、大电流整流、续流二极管用。随着装置工作开关频率的提高，若没有快恢复二极管给高频逆变装置的开关器件作续流、吸收、箝位、隔离输出整流器和输入整流器。那么IGBT、功率MOSFET、IGCT等开关器件就不能发挥它们的功能和独特作用，这是由于快恢复二极管的关断特性参数(反向恢复时间trr、反向恢复电荷Qrr，反向峰值电流IRM)的作用所致，最佳合适参数的快恢复二极管与高频开关器件的协调工作。使高频逆变电路内因开关器件换相所引起的过电压尖峰，高频干扰电压以及EMI降至最底，使开关器件的功能得到充分发挥。

快恢复二极管模块HFM600IDK06特点
反向恢复电压：Vrrm=600V
低正向电压降：VF（typ.）=1.2V
平均正向电流：IF（AV.）=300A @Tc=100℃
超快速反向恢复时间：Trr（typ.）=100ns
减少电磁干扰与开关损耗
非绝缘型封装

快恢复二极管模块HFM600IDK06应用
逆变焊机
不间断电源
开关电源
电机驱动
大功率转换器

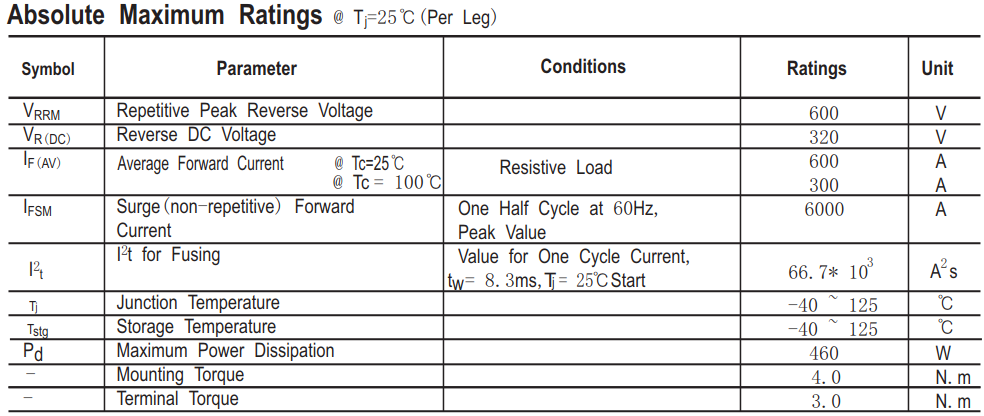

600A/600V快恢复二极管模块HFM600IDK06主要参数

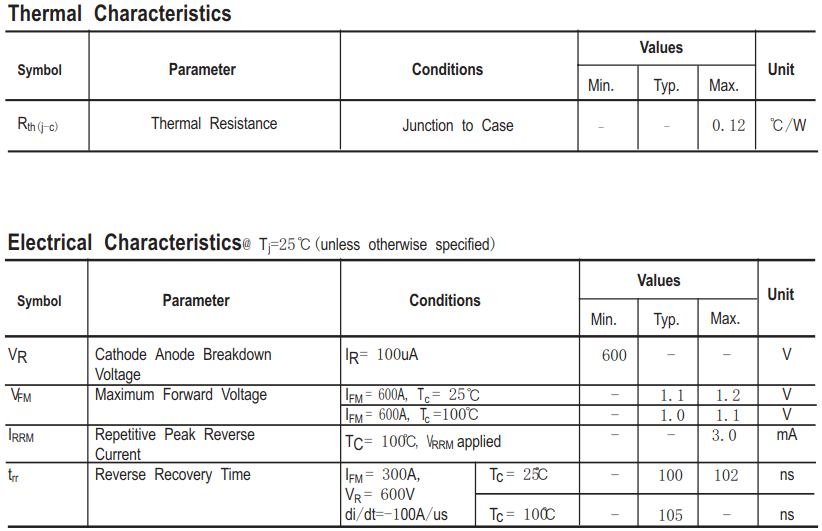

600A/600V快恢复二极管模块HFM600IDK06电气特性

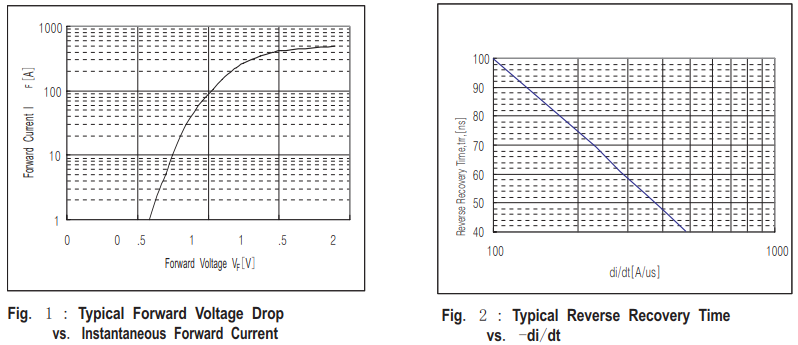

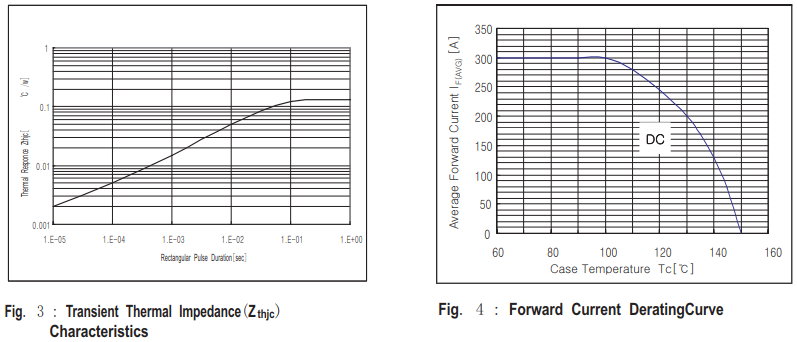

HFM600IDK06特性曲线图

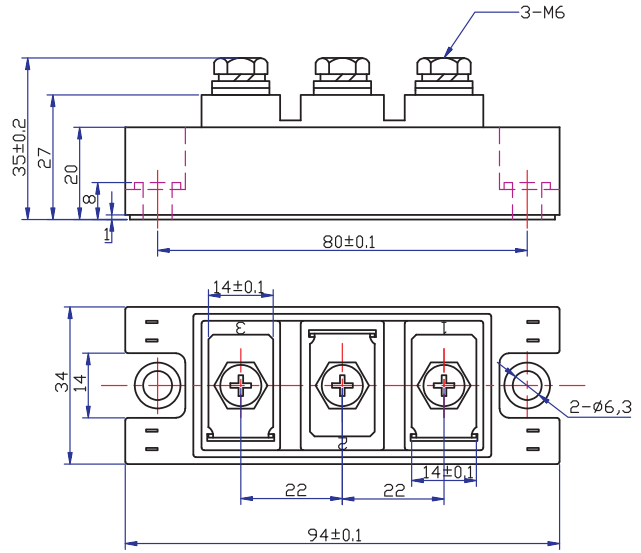

HFM600IDK06封装结构与尺寸图
快恢复二极管应用前的三项必要检测
  快恢复二极管有些检测是必要的，正确了解快恢复二极管检测的主要事项，高效率的完成检测工作，这样才能快速的提高快恢复二极管的工作效率，下面讲述的是快恢复二极管检测的主要三项：
  第一，判别二极管的正负电极。
  第二，检测快恢复二极管最高工作频率（fM）。快恢复二极管工作频率，可以在有关特性表中查看出外，在应用中眼睛查看快恢复二极管内部的触丝来加以识别；也可以用万用表R×1k挡进行测试，正向电阻小于1k的通常是高频管。
  第三，检测快恢复二极管最高反向击穿电压（VRM）。由于交流电不时变化，因此最高反向工作电压是快恢复二极管接受的交流峰值电压。特别指出，最高反向工作电压并不是快恢复二极管的击穿电压。


  海飞乐技术快恢复二极管模块采用台湾芯片及先进的工艺技术封装，为您提供优质、高效的产品，和国外产品相比，我司的该款产品具有货期短、性价比高等优点。更多相关产品资料请联系我司客服，我们期待您的咨询与合作！
